Atom-Echo
チュートリアル
説明
ATOM ECHOは、M5ATOMの設計に基づくプログラマブル・スマート・スピーカーです。そのフォームファクタは非常に小さく、その寸法はわずか24 * 24 * 17 mmです。ESP32のBT機能を使って、携帯電話やタブレットから音楽を再生することができます。このデバイスは、AWSやBaiduなどのクラウドプラットフォームにアクセスし、内蔵のマイクとスピーカーを使って音声対話ができるようにプログラムすることが可能で、ATOM ECHOは一定のAI機能を持ち、音声制御、ストーリーテリング、Internet of thingsなどの機能を実現することができます。スピーカーにはRGB LED（SK6812）が内蔵されており、接続状態を視覚的に表示することができます。BTスピーカーとして使用するだけでなく、Atomシリーズの制御能力も備えています。背面のネジ穴は、ユーザーが固定するのに便利です。
製品の特徴
- 軽量・小型
- STTサービスをサポート
- ESP32をベースとし、A2DPをサポート
- 2.4G Wi-Fi IEEE 802.11b/g/n対応
- マイク、スピーカー内蔵
- RGB LEDによる状態表示
- GROVE拡張インターフェース
- 録音・再生
- プログラマブルキー
- プログラミングプラットフォーム:Arduino、ESP-IDF/ADF
含まれるもの
- 1x ATOM ECHO
アプリケーション
- BTスピーカー
- 音声コントロール
- IoT
仕様
| リソース | パラメータ |
|---|---|
| SoC | ESP-PICO-D4、240MHz、デュアルコア、Wi-Fi |
| フラッシュ | 4MB |
| インターフェース | 1x IR-TX、1x ファンクションボタン、1x リセットボタン |
| ピンアウト | G21/G25/5V/GND, 3V3/G22/G19/G23/G33 |
| RGB LED | SK6812 |
| スピーカー | 0.5W/NS4168 I2S |
| マイクロフォン | SPM1423 PDM |

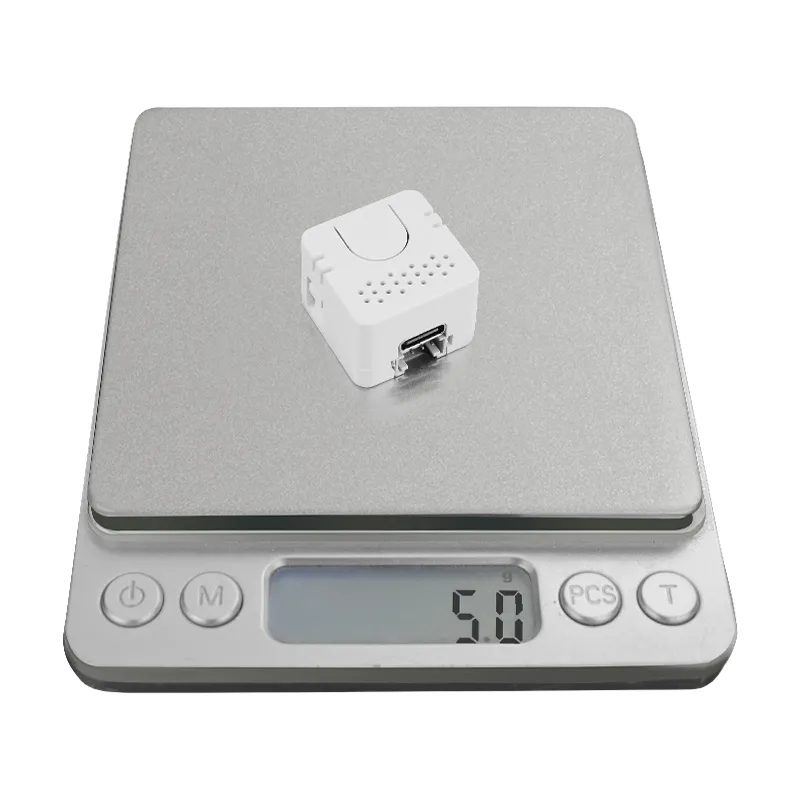

| 製品重量 | 5g |
| 梱包重量 | 10g |
| 製品サイズ | 24 * 24 * 17mm |
| 梱包サイズ | 63*63*12mm |
| ケース材質 | プラスチック (PC) |
周辺機器ピンマップ
| DataOut | BCLK | DataIn | LRCK | RGB | Btn |
|---|---|---|---|---|---|
| G22 | G19 | G23 | G33 | G27 | G39 |
G19 / G22 / G23 / G33が定義されていますが、上記のピンを再利用しないでください。
- I2SチャンネルからのDC出力
- ホワイトノイズの長時間再生
- 完全な矩形波オーディオの再生
スケマティック
関連リンク
- Datasheet
ドライバーのインストール
デバイスをPCに接続し、デバイスマネージャーを開いてデバイス用の
FTDIドライバー
をインストールします。win10環境を例にとると、OSに合ったドライバファイルをダウンロードし、解凍してデバイスマネージャからインストールします。(注)システム環境によっては、ドライバを2回インストールしないと有効にならない場合があります。認識できないデバイス名は、通常、M5StackまたはUSB Serialです。Windowsでは、デバイスマネージャで直接インストールするドライバファイルの使用を推奨しています（カスタムアップデート）、実行ファイルのインストール方法は正しく動作しない場合があります）。
FTDIドライバのダウンロードはこちら
System Preferences -> Security and Privacy -> General -> Allow downloadable apps from the following locations -> App Store and Approved Developer Options .Model Size
例
Arduino
ESP-IDF
Easyloader
| Easyloader | Download | Note |
|---|---|---|
| Atom Echo RecordPlay | download | / |
| Wireless Speaker For Win | download | / |
| Wireless Speaker For MAC | download | / |
Video
以下の動画は一例です。
