AtomS3

SKU:C123

説明

AtomS3 は ESP32-S3 をメインコントローラとした高集積プログラマブルコントローラです。Wi-Fi 機能、8 MB オンチップ Flash、0.85 インチ IPS ディスプレイを内蔵しています。ディスプレイ下にはプログラマブルキーがあり、5 V-3.3 V 電源回路と 6 軸 IMU センサ MPU6886 を搭載。オンボード USB Type-C ポートは電源供給およびファームウェアの書き込みに使用でき、さらに HY2.0-4P 拡張ポートを備えています。底面には 6 本の GPIO と電源ピン を用意しており、拡張用途に便利です。本体サイズは 24.0 × 24.0 × 13.0 mm で、各種組み込みスマートデバイスアプリケーションに適しています。

クイックスタート

Arduino IDE

本チュートリアルでは、Arduino IDE を使用して AtomS3 デバイスを制御する方法を紹介します。

UiFlow2

本チュートリアルでは、グラフィカルプログラミングプラットフォーム UiFlow2 を使用して AtomS3 デバイスを制御する方法を紹介します。

特徴

ESP32-S3FN8 ベース
USB ダウンロード機能内蔵
3 軸ジャイロ & 3 軸加速度計 (MPU6886) (I2C アドレス: 0x68)
プログラマブルキー
0.85 インチ LCD
赤外線送信機能
拡張可能なピン & インターフェース
開発プラットフォーム
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO

含まれるもの

1 x AtomS3

アプリケーション

IoT ノード
マイクロコントローラ

仕様

仕様	パラメータ
SoC	ESP32-S3FN8
Flash	8MB
DC-DC	SY8089
IMU	MPU6886 (I2C アドレス: 0x68)
TFT ドライバ IC	GC9107
解像度	128 × 128
動作温度	0 ~ 40 °C
電源電圧	5 V
電源方式	TYPE-C
出力電圧	3.3 V
GPIO	G5/G6/G7/G8/G38/G39
画面通信方式	SPI
製品サイズ	24.0 x 24.0 x 12.9mm
製品重量	6.9g
梱包サイズ	85.0 x 65.0 x 16.0mm
梱包重量	11.2g

操作説明

Download Mode

ファームウェアを書き込む場合は、リセットボタンを長押し（約 2 秒）し、内部の緑色 LED が点灯したら離してください。この状態でデバイスはダウンロードモードに入り、書き込みを待機します。

注意

LCD バックライトを制御する際は、PWM 周波数を 500 Hz に設定することを推奨します。

回路図

1/2

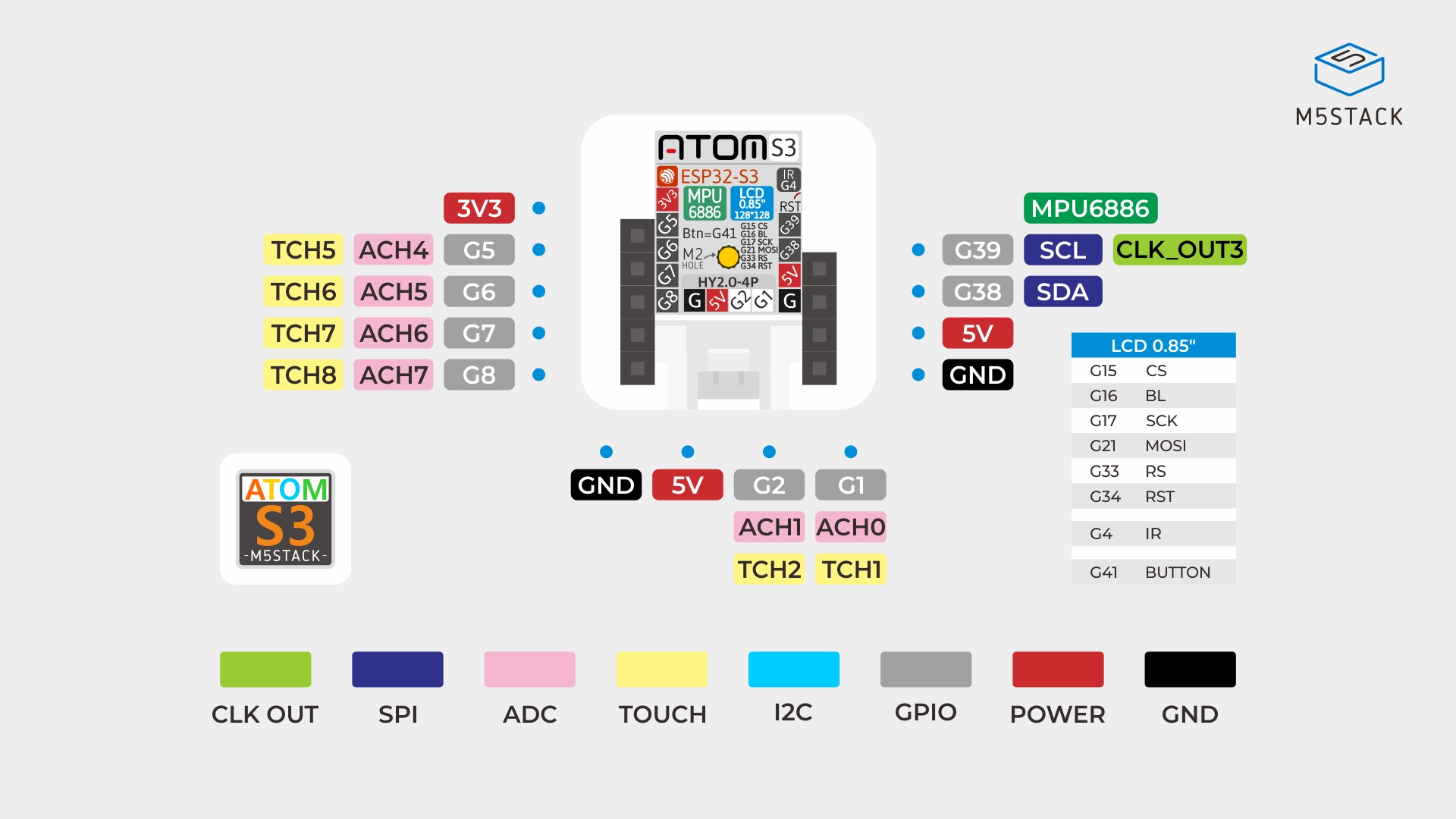

ピンマップ

MPU6886

背面の I2C ピンはバスを共有しています

ESP32-S3	IO38	IO39
MPU6886 (0x68)	SDA	SCL

LCD

ESP32-S3	G21	G17	G15	G33	G34	G16
LCD	MOSI	SCK	CS	RS	RST	LCD_BL

HY2.0-4P

HY2.0-4P	Black	Red	Yellow	White
PORT.CUSTOM	GND	5V	G2	G1

製品サイズ

データシート

ソフトウェア

Arduino

UiFlow2

AtomS3 UiFlow2 クイックスタート

PlatformIO

[env:m5stack-atoms3]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
upload_speed = 1500000
monitor_speed = 115200
build_flags =
    -DESP32S3
    -DCORE_DEBUG_LEVEL=5
    -DARDUINO_USB_CDC_ON_BOOT=1
    -DARDUINO_USB_MODE=1
lib_deps =
    M5Unified=https://github.com/m5stack/M5Unified

Easyloader

Easyloader	Download	Note
AtomS3 User Demo	download	/

動画

UiFlow を使って ATOMS3 に画像を表示する方法

UIFlow 2X Alpha ファームウェアを AtomS3 に書き込む

製品比較

Atom シリーズ製品の情報を比較する場合は、製品選定表にアクセスし、対象製品にチェックを入れることで比較結果を取得できます。選定表には主要パラメーターや機能特性などの重要情報が含まれており、複数製品の同時比較に対応しています。
