STAMP-C3

SKU:C056-B, K056

クイックスタート

ESP-IDF ESP-IDF
ESP-IDF
このチュートリアルでは、IDFグラフィカルプログラミングプラットフォームを使用して、STAMP-C3デバイスを制御する方法を説明します。

説明

M5Stackは、人気のモジュールシリーズにStamp-C3という新しいファミリーを追加しました。新しいStamp-C3は、家電製品や産業用オートメーションなどのIoTエッジデバイス向けに、Wi-Fi接続を備えたESPRESSIF ESP32-C3 RISC-V MCUを備えています。RSA-3072ベースのセキュアブートとAES-128-XTSベースのフラッシュ暗号化を組み合わせることで、工場やビル内のセンサーデータを収集する産業用IoT機器にも最適な製品となっています。

Stamp-C3は、32ビットRISC-Vマイコンをベースに最大160MHzのクロック周波数で動作します。400KBの内蔵RAMと4MBのFlashを搭載し、接続されたデバイスを含む様々なユースケースを容易にすることができます。さらに、耐熱性に優れたプラスチック製の筐体は、より高い動作温度を維持することができます。

注意: Arduino IDEでSPIFFSファイルシステムを使用する必要がある場合。パッチパッケージ]( https://github.com/lorol/arduino-esp32fs-plugin/releases)を先にインストールしてください。

製品の特徴

  • 複数のスタイル。

    • 3種類のハンダ付けオプション（SMT、DIP、フライワイヤー）、耐高温プラスチック筐体、ピーク温度= 230℃。

  • 高集積。

    • 5V->3.3V DC/DC設計、GPIOx13、プログラマブルRGB LED x1、リセットボタン x1、ボタン x1、3Dアンテナを搭載し、安定かつ信頼性の高い無線通信を提供します。

  • ローコード開発

    • Stamp-C3はArduino、ESP32-IDF、その他主流の開発プラットフォームと完全互換で、様々なアプリケーションを迅速に構築できます。(UIFlowのサポートは近日公開予定)

アプリケーション

  • DIYプロトタイピング
  • 家庭用電化製品
  • 産業用オートメーション

仕様

Specifications Parameters
ESP32-C3 32bit RISC-V single-core processor, clocked at 160 MHz
Storage 384KB ROM, 400KB SRAM, 8KB RTC SRAM, 4MB FLASH
Wi-Fi 2.4 GHz band supports 20 MHz and 40 MHz bandwidth, IEEE 802.11 b/g/n protocol, data rate up to 150 Mbps
Input voltage 5V @ 500mA
HMI Programmable physical button x 1, reset debugging button x 1, programmable RGB LED (SK6812) x 1
USB interface TypeC x1
Antenna Type 2.4G 3D Antenna
Module peripheral interface resources ADC, GPIO, SPI, UART, I2C, I2S, PWM, RMT, DMA, USB serial port, TWAI
IO interface x13 G21, G20, G9, G18, G19, G1, G0, G10, G8, G7, G6, G5, G4
IO interface spacing 2.54mm
Fixing screw specifications M2*4 countersunk head hexagon socket mechanical teeth
Net weight 3.8g
Product size 34 * 20 * 4.6mm
Packing size 85*55mm sealing bag (translucent)

含まれるもの

  • 購入リンク

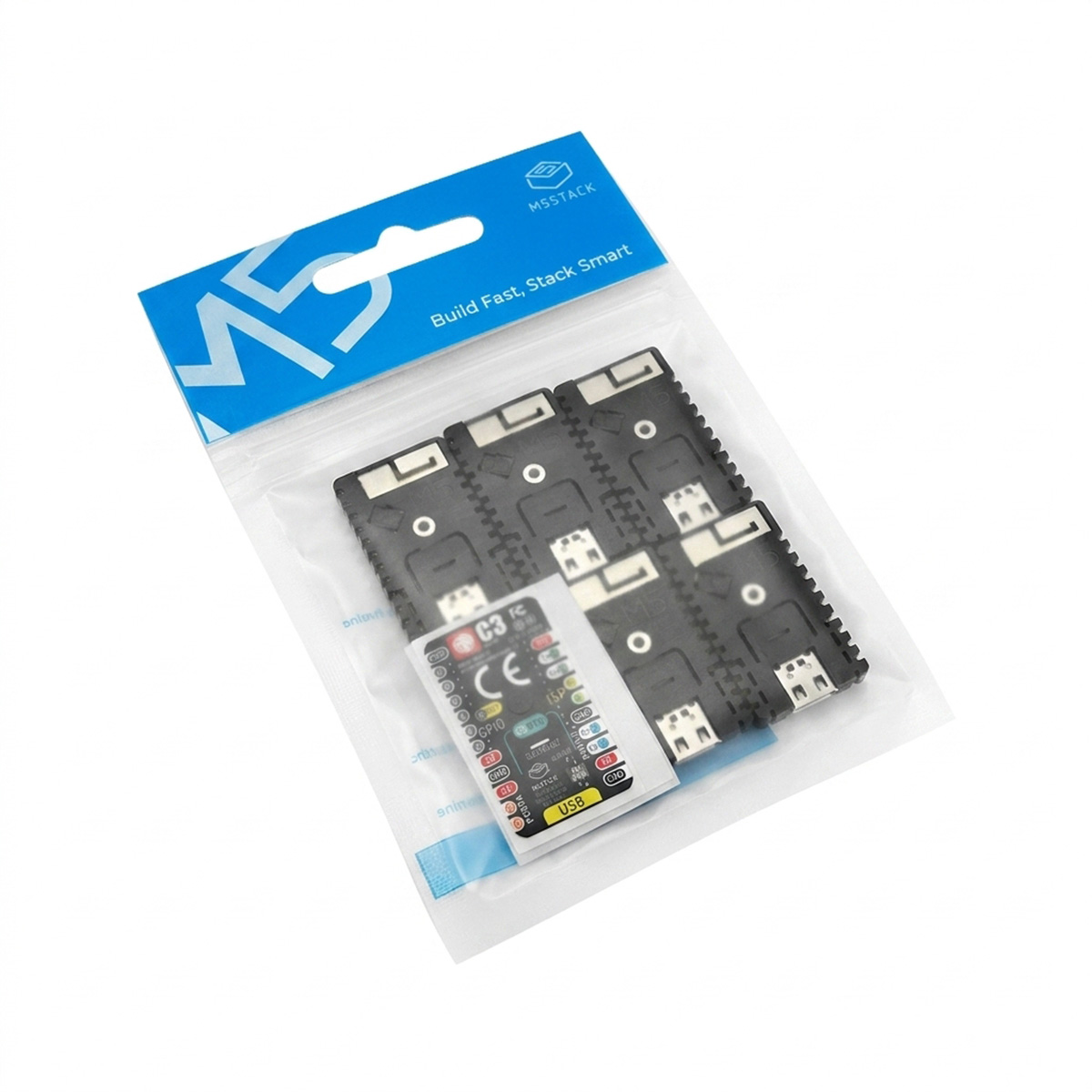

  • M5Stamp C3（5個入り）
    • 5 x M5Stamp C3
    • 耐熱ステッカー5枚
  • 購入リンク
  • M5Stamp C3 Mate
    • 1 x M5Stamp C3
    • 1 x 耐熱ステッカー
    • 2 x 2.54-12Pメスヘッダ
    • 2 x 2.54-10Pピンヘッダ
    • 2 x 90° HY2.0-4Pターミナル
    • 1 x 1.5mm 六角レンチ

ドライバのインストール

下のリンクをクリックして、OSに合ったドライバをダウンロードしてください。インストールするOSの数に対応したインストールパッケージを選択してください。CH9102_VCP_SER_MacOS v1.7のインストール中にエラーが発生することがありますが、実際にはインストールは完了していますので、無視してください)。使用する際、もしプログラムが正常にダウンロードできない場合(プロンプトがovertimeになったり、Failed to write to target RAM)は、デバイスドライバの再インストールを試してみてください。
Driver name Applicable driver chip Download link
CH9102_VCP_SER_Windows CH9102 Download
CH9102_VCP_SER_MacOS v1.7 CH9102 Download

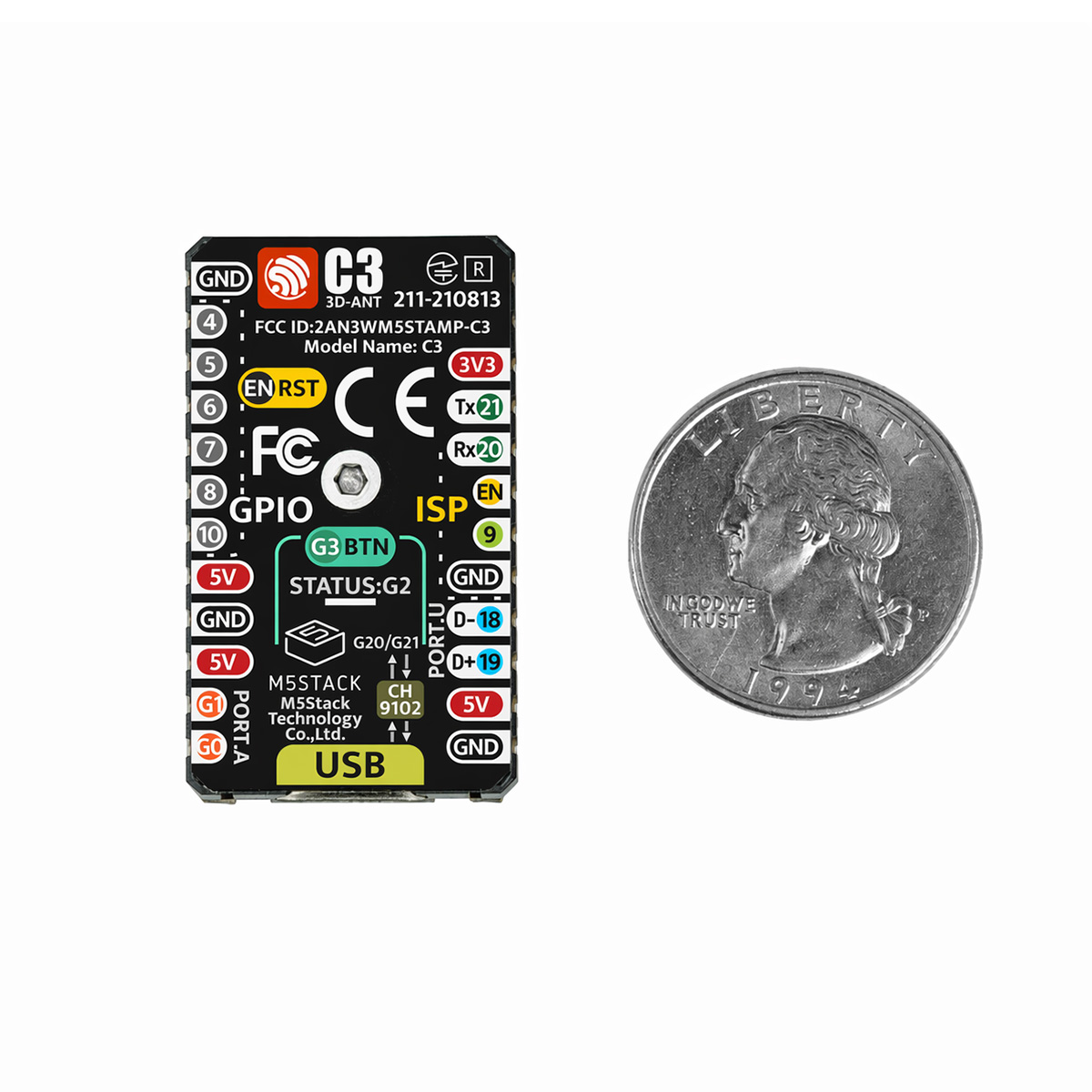

ピンマップ

SK6812 (RGB LED)とボタン

ESP32 GPIO2 GPIO3
SK6812 DI /
Button / SW

回路図

モジュールサイズ

  • C3&C3U

シェルはリフロープロファイルに対応
