Unit Puzzle
説明
ユニットパズルは、64個のWS2812E RGB LEDで構成された8x8 RGBアレイからなるマルチカラーの照明制御ユニットです。各LEDはグリッド構造で分離されており、隣接するライト間の干渉を防止し、よりクリアで純粋な照明効果を実現します。この製品には、2つのオンボードGroveコネクタが搭載されています。1つは入力信号用、もう1つは出力用で、複数のPuzzleユニットを接続して照明表示領域を拡張するための接続部品が付属しています。出力用Groveコネクタには、IOポートも搭載されており、Unit AngleやPort Bインターフェース付きの他のセンサーなど、他のM5デバイスを接続して、よりインタラクティブな制御機能を実現することができます。Unit-Puzzleはコンパクトで設置が容易であり、底面にはM2取り付け穴があり、しっかりと固定できます。 製品寸法はわずか24*24*15mmです。 この製品は、スマート照明、装飾ディスプレイ、インタラクティブなインスタレーションなどの用途に最適です。
LEDの明るさ
連続して高輝度にすると損傷する恐れがあります。熱と電力消費を抑えるため、輝度は10%に設定することをお勧めします。
製品の特徴
- 8x8 WS2812 RGB LEDマトリックス
- グリッド分離設計
- デュアルGroveコネクタ（カスケード拡張用
- 2x LEGO互換穴
- プログラミングプラットフォーム: Arduino、UIFlow、ESP-IDFなど
同梱物
- ユニットパズル 1個
- HY2.0-4Pケーブル（20cm）1本
- 拡張コネクタ 1個
- 明るさパラメータステッカー 1枚
用途
- スマート照明
- 装飾用ディスプレイ
- インタラクティブなインスタレーション
仕様
| 仕様書 | パラメータ |
|---|---|
| RGB LEDタイプ | WS2812E-1313 @ 8x8マトリックス |
| LED数 | 64 LEDs(8x8) |
| 単LED Power | Approx. 6mW (brightness 8% , 白) |
| 待機時電流 | DC 5V @ 14.27mA |
| 実行時電流 | DC 5V @ 93.99mA (明るさ 8%, 白) |
| 電源供給 | 5V |
| インターフェース | 2 Grove Connectors (データ用、拡張用) |
| サポートするカラー | 1670万色 |
| 制御方法 | シリアルデータ制御（単線制御）対応 |
| 動作温度 | 0～40℃ |
| 製品寸法 | 24×24×15mm |
| 梱包寸法 | 136×92×17mm |

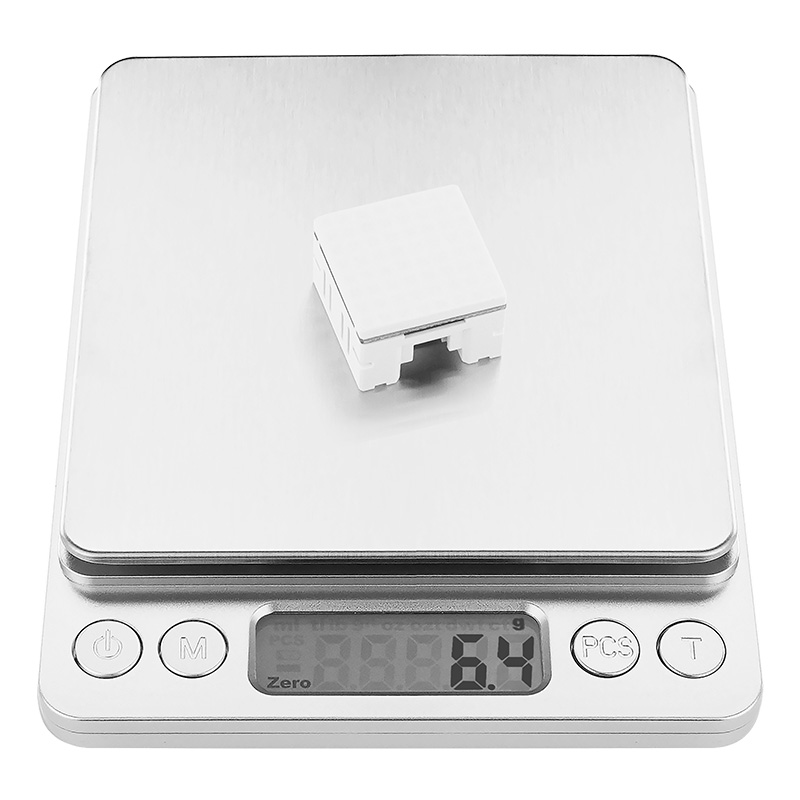

| 製品重量 | 6.3g |
| 梱包重量 | 12.5g |
データシート
明るさと電流の関係
- RGBの配列順序
回路図
PinMap
| Unit-Puzzle | I02 | SIG_IN | VCC_5V | GND |
|---|---|---|---|---|
| Core(PORT B) | GPIO36 | GPIO26 | 5V | GND |
| Core2(PORT B) | GPIO36 | GPIO26 | 5V | GND |
| CoreS3(PORT B) | GPIO8 | GPIO9 | 5V | GND |
モジュールサイズ
例
Arduino
動画
- ユニットパズル機能デモと紹介
