CardputerZero

SKU:C154

説明

CardputerZero は、ギークおよび開発者向けのポケットサイズ Linux パーソナルコンピュータです。Raspberry Pi CM0 プラットフォームをベースに、クアッドコア Cortex-A53 プロセッサ、1.9 インチディスプレイ、46 キーマトリクスキーボード、8MP カメラ、IMU および RTC を搭載し、手のひらサイズでほぼ完全な開発ターミナルのインタラクション体験を提供します。さらに、Wi-Fi、Bluetooth、イーサネット、microSD、Host/Slave 切替可能な USB システム、および I2C/UART/SPI/GPIO などのモジュール式拡張機能を備えており、オーディオ・ビデオコーデックとバッテリー駆動設計により、モバイル開発、エッジデータ収集、マルチメディアインタラクションの一体化を実現します。主な応用シーンとして、モバイルペネトレーションテスト・運用保守ターミナル、IoT デバイスのデバッグと現場デプロイ、ポータブル AI / ビジョンプロトタイプ検証、メイカープロジェクト開発、フィールドでのデータ収集および迅速なヒューマンマシンインタラクション制御が挙げられます。

特徴

• Raspberry Pi CM0 コアコントローラ:
  • RP3A0 (BCM2837)
  • CPU: Quad-core Cortex-A53 @ 1 GHz, ARMv8-A (aarch64)
  • メモリ: 512 MB LPDDR2
• ヒューマンマシンインタラクション:
  • 46 キーマトリクスキーボード
  • 1.9" LCD ディスプレイ @ ST7789v3, 解像度 170x320
  • カメラ @ IMX219 CSI 4-Lane 8MP (3280 x 2464)
  • IMU BMI270 + BMM150
  • 赤外線送信 + 受信
• ワイヤレス通信:
  • 2.4GHz Wi-Fi 802.11 b/g/n
  • BT 4.2 規格、低消費電力モード（BLE）対応
• 豊富なインターフェース:
  • 1× 高精細デジタルオーディオ・ビデオ出力インターフェース、1080P 30fps 対応
  • 1x 10/100M イーサネットインターフェース
  • 1x microSD カードスロット
  • 1x HY2.0-4P 拡張インターフェース（内蔵電子スイッチにより I2C / UART インターフェースの切替が可能）
  • Cap EXT 2.54-14P 拡張バス:
    • SPI, UART, I2C, USB, GPIO, 5VIN/OUT
• USB 拡張:
  • 独立 Host / Slave 切替スイッチ:
  • Slave モード：本体右側の USB Type-C インターフェースを制御
    • 1x USB Type-C 給電 / USB 2.0 + OTG
  • Host モード：本体左側の USB インターフェースを制御
    • 1x USB-A 2.0 インターフェース
    • 1x USB Type-C 2.0 インターフェース
• オーディオインタラクション:
  • ES8389 オーディオコーデック
  • MEMS マイクロフォン x1
  • AW8737A スピーカーアンプ + 1W @ 8Ω スピーカー
  • 3.5mm オーディオ入出力インターフェース TRRS
• ビデオコーデック:
  • Decode: 1080P 30fps in H.264 or MPEG-4
  • Encode: 1080P 30fps in H.264
• 内蔵 DC 3.7V@ 1750mAh NTC 内蔵リチウムバッテリー
• BQ27220YZFR バッテリーステータス読取
• RTC RX8130CE

含まれるもの

• 1 x CardputerZero
• 1 x 32GB microSD

アプリケーション

• 運用保守ターミナル
• IoT デバイスのデバッグ
• ポータブル AI / ビジョンプロトタイプ検証
• メイカープロジェクト開発

仕様

操作説明

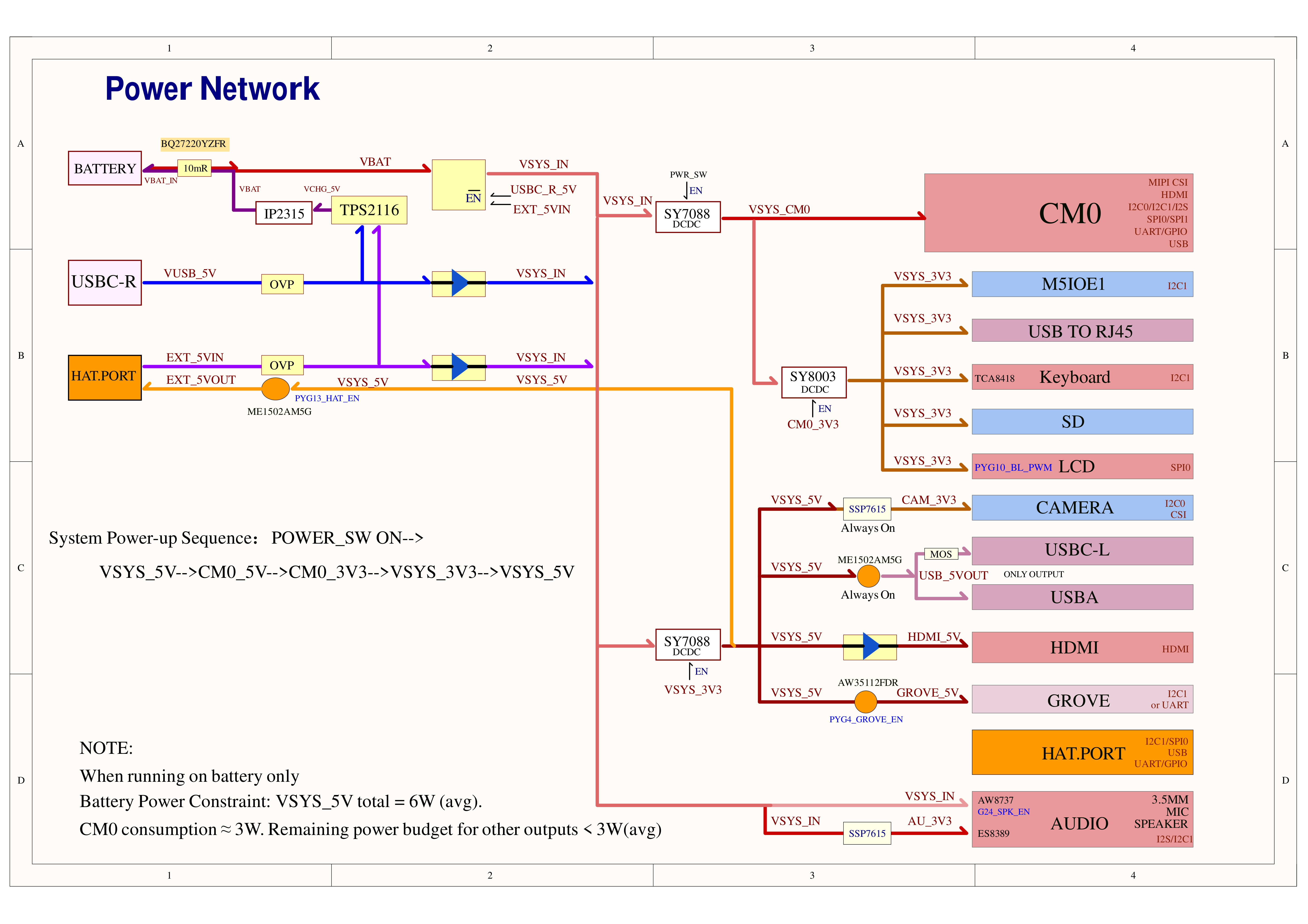

デバイスの電源供給

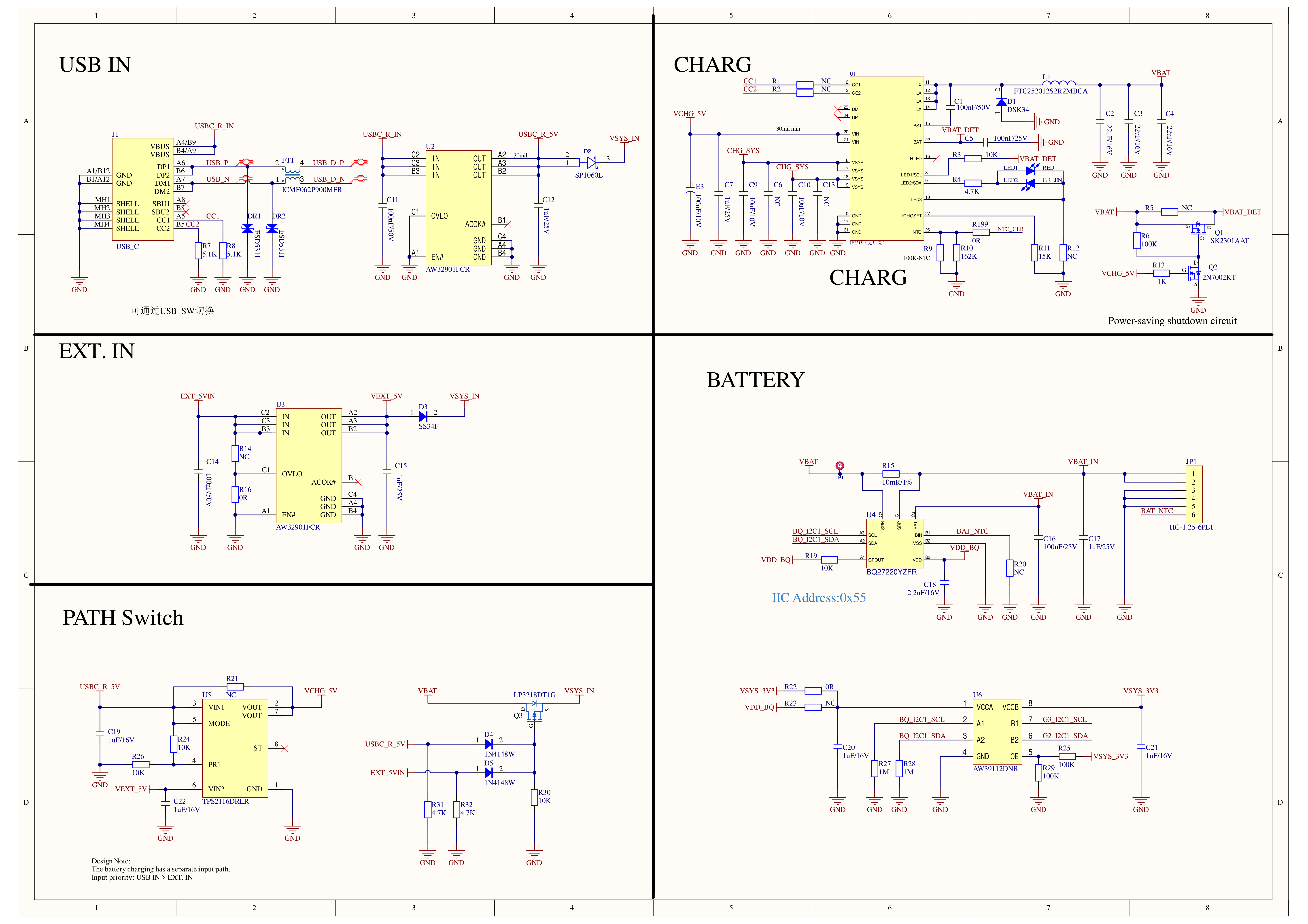

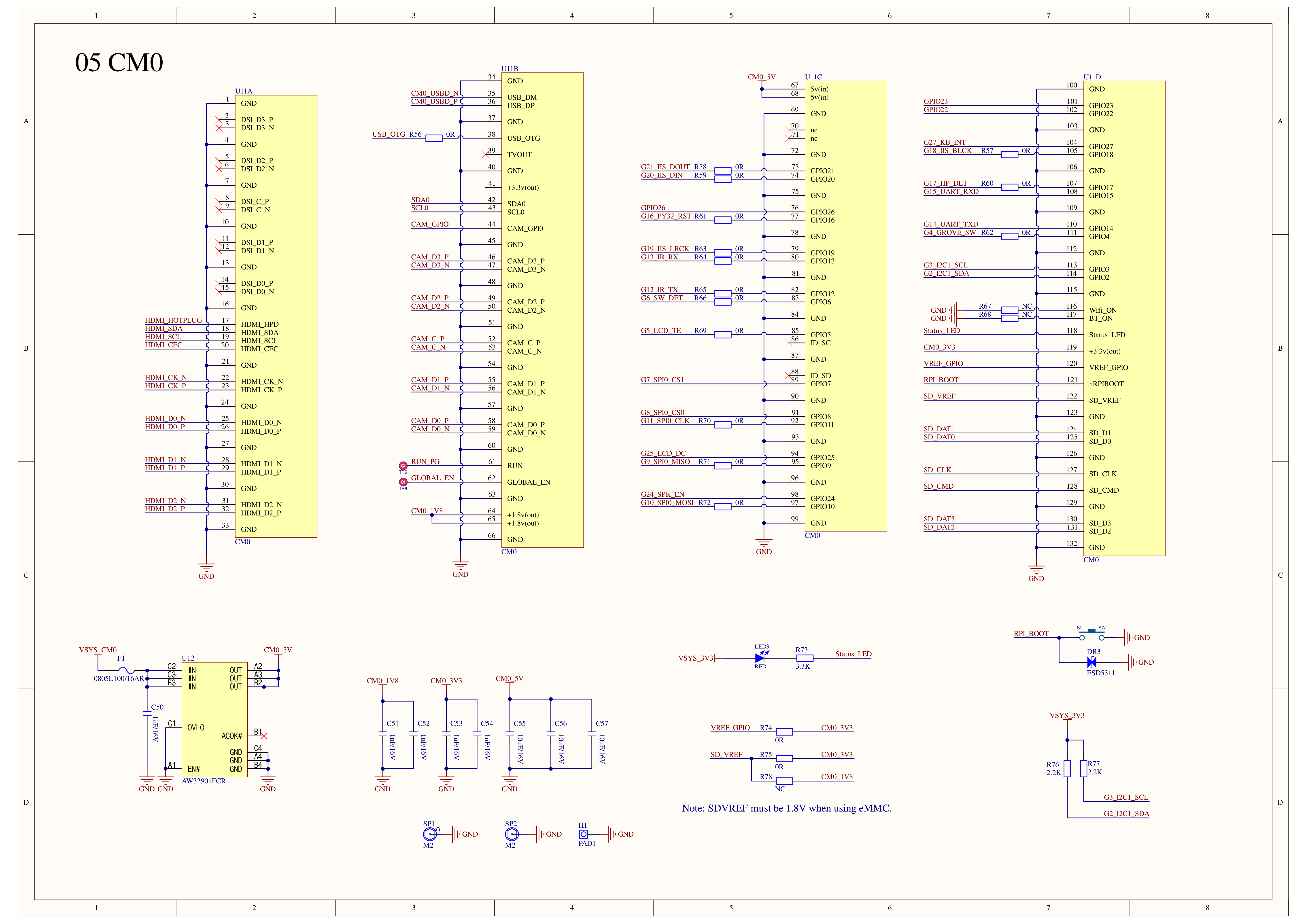

回路図

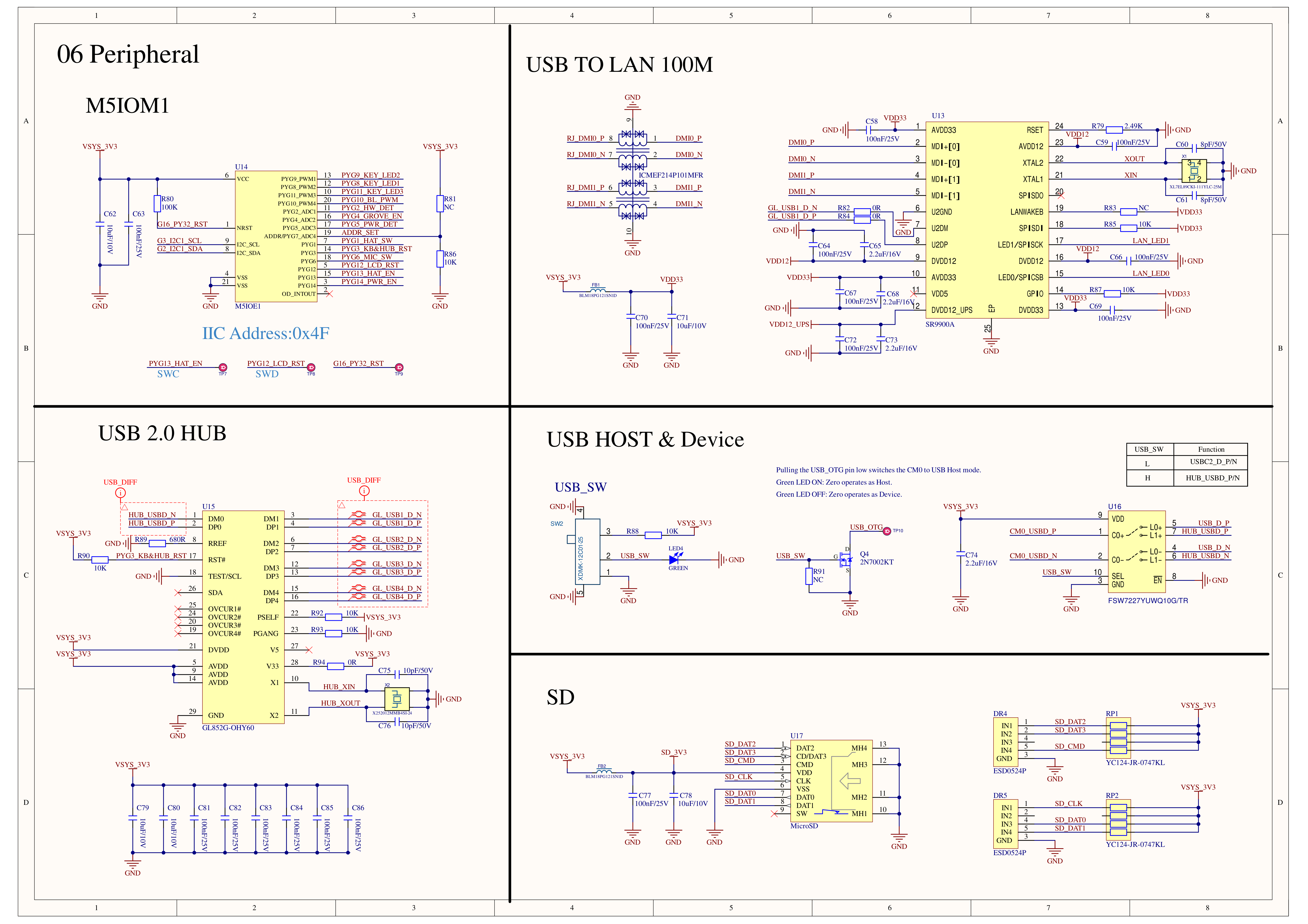

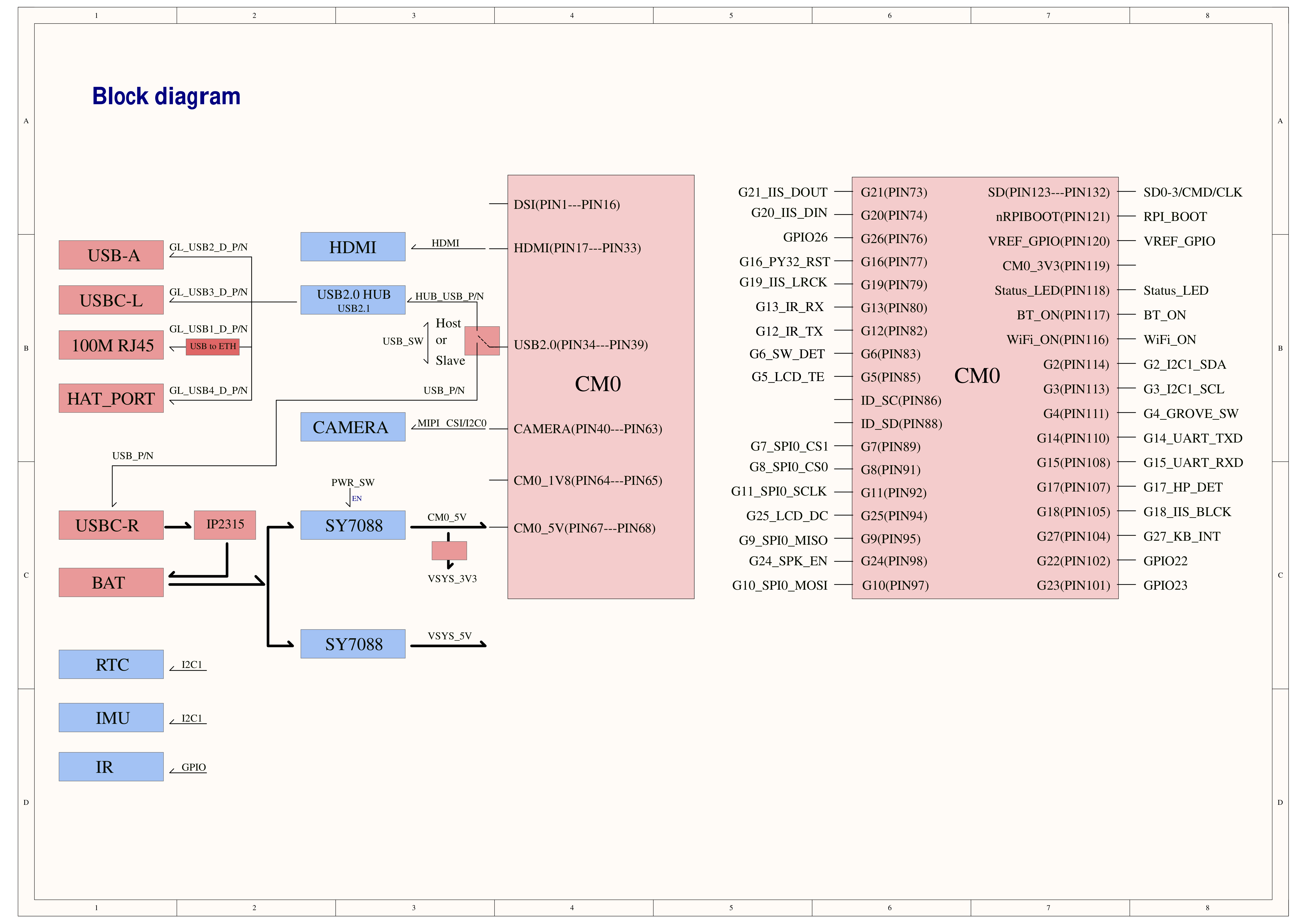

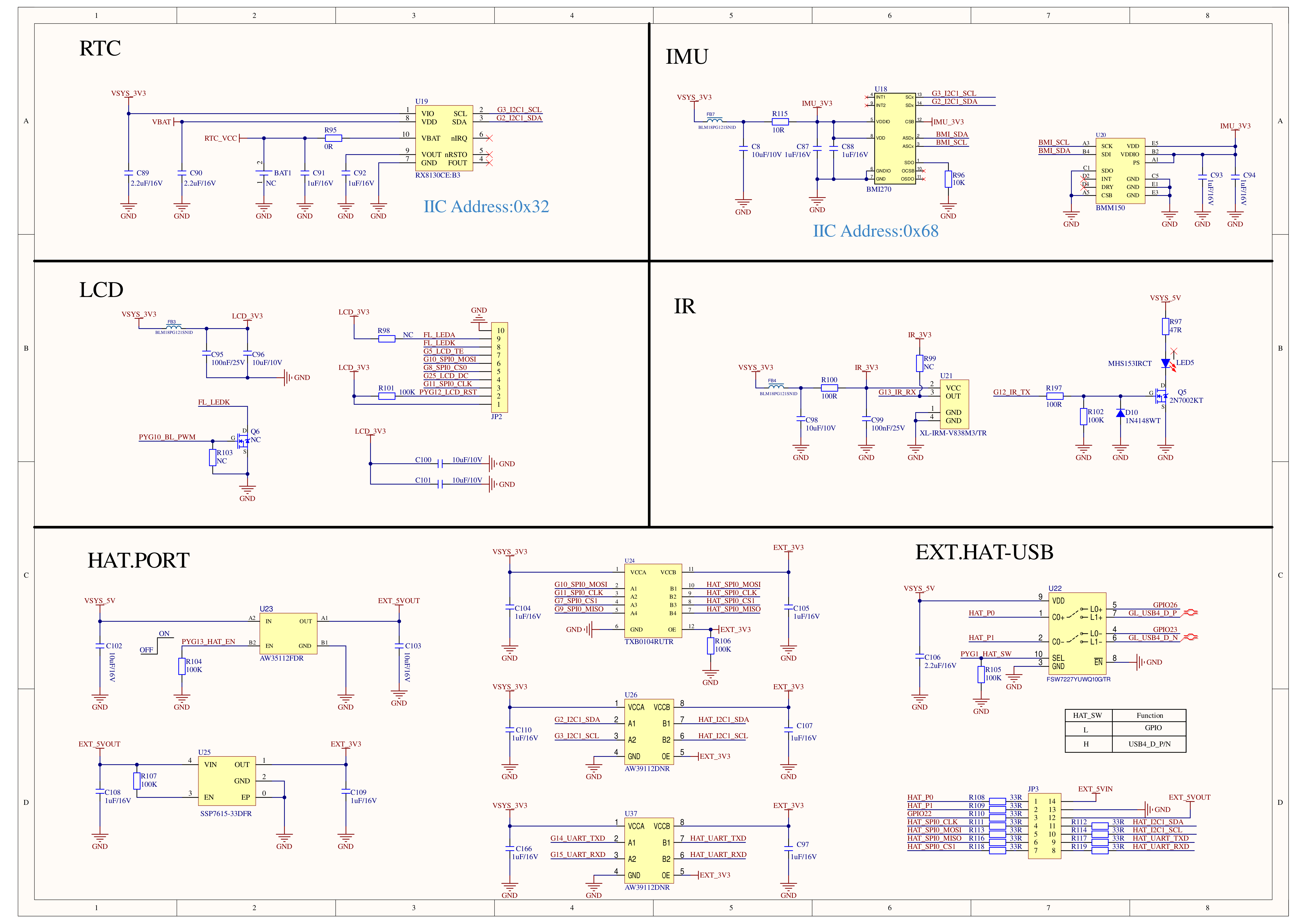

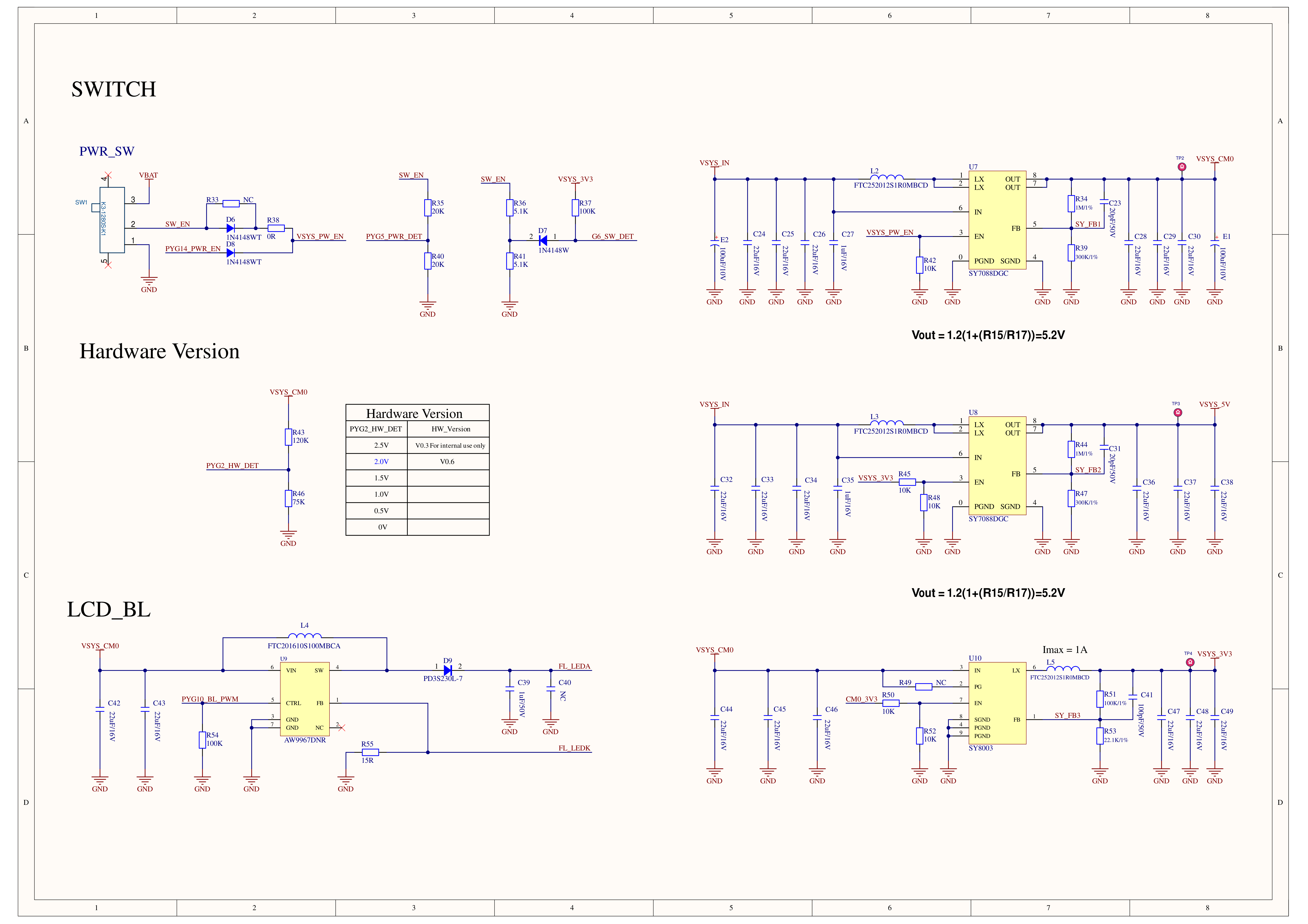

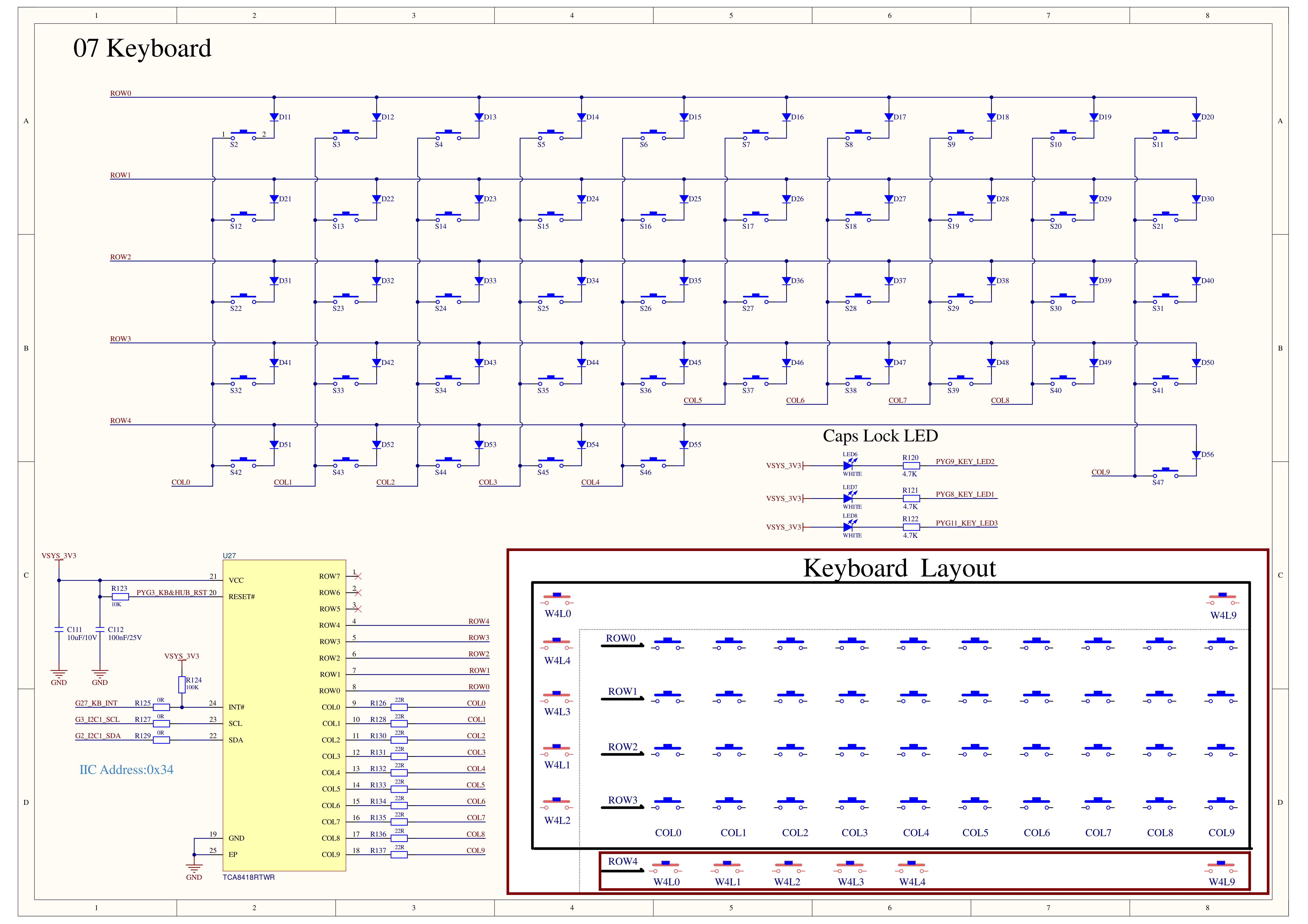

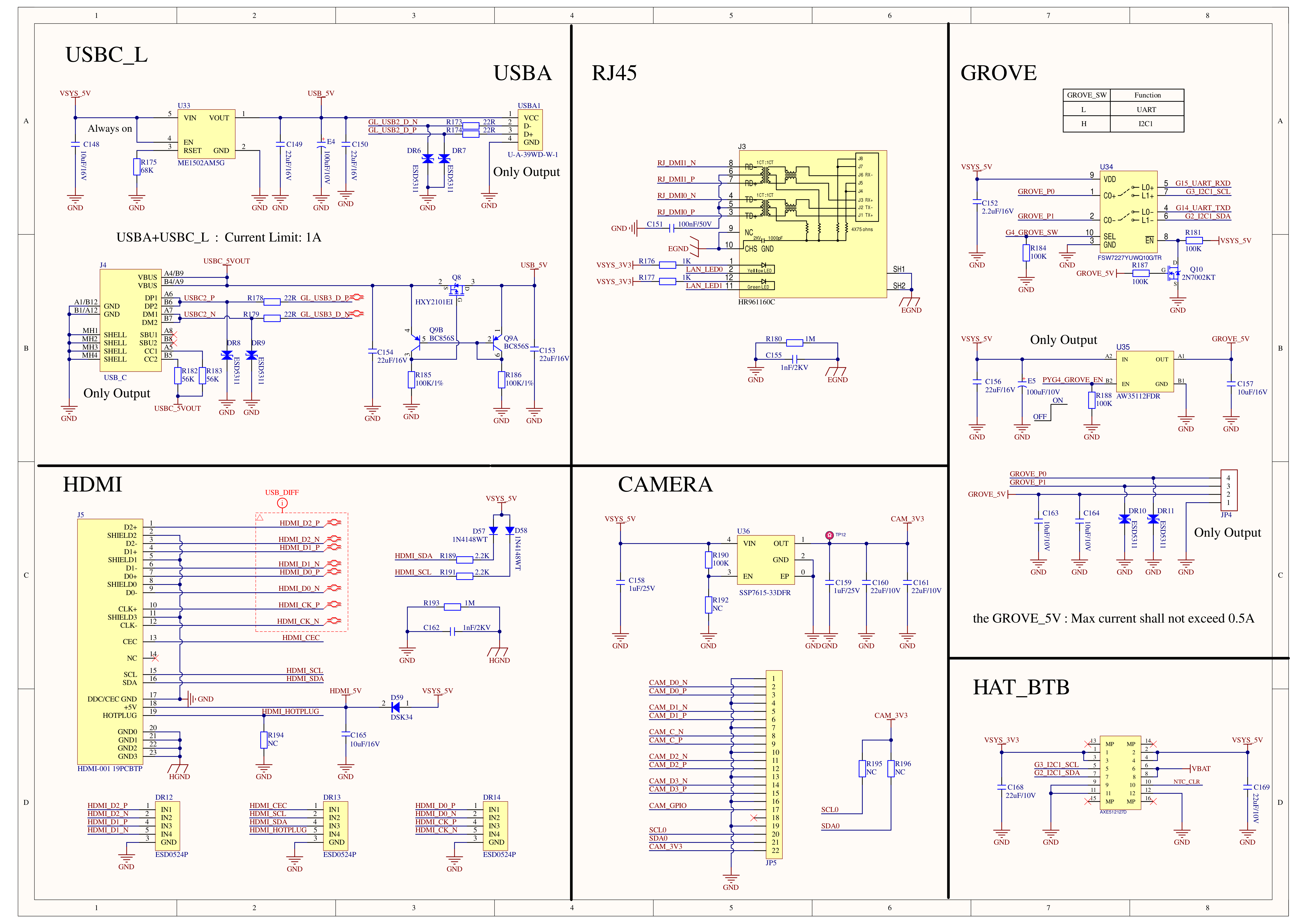

• CardputerZero 回路図 PDF

1/10

ピンマップ

Display

M5IOE1 拡張チップの PYG12_LCD_RST でディスプレイのリセットを制御し、PYG10_BL_PWM でディスプレイのバックライトを制御します。

Audio

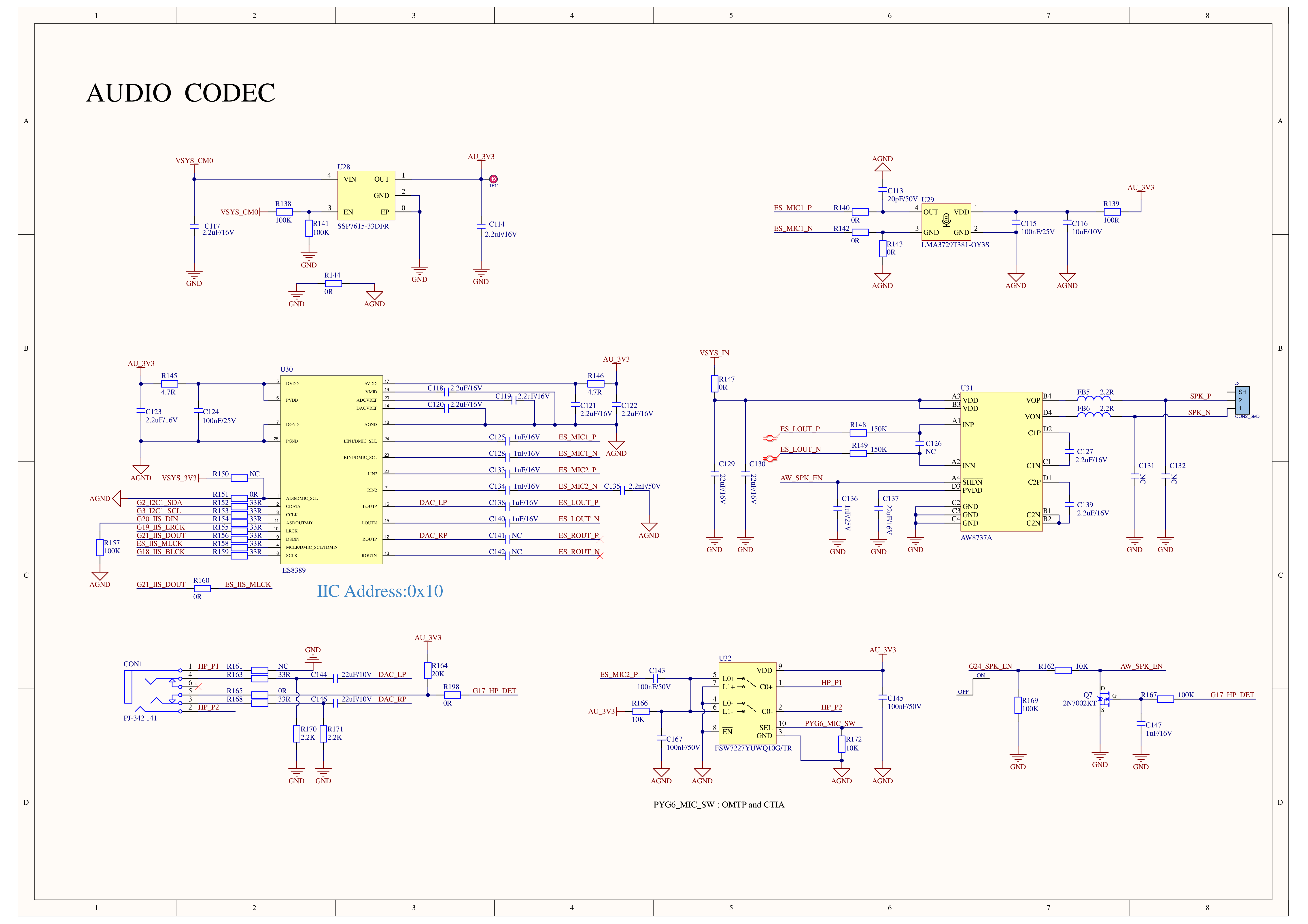

3.5mm オーディオ入出力インターフェースには挿入検出機能が搭載されています。HP_DET がイヤホンプラグの接続を検出すると、システムは自動的に出力ラインを切り替えます。イヤホンが挿入されていない場合は、AW8737A スピーカーアンプが有効になります。アンプのイネーブル信号は CM0 の G24 ピン で制御できます。

USB 2.0

CardputerZero は CM0 内部の USB インターフェースリソースを USB Hub で拡張し、複数の USB インターフェースとイーサネットインターフェース機能を実現しています。

本体左側には Host / Slave 物理切替スイッチがあります。Slave モードでは USB Hub チップとの接続が切断されるため、左側の USB-A、USB Type-C インターフェース、および上部の EXT 2.54-14P 拡張バスの HAT-P0/P1 USB インターフェース、イーサネットインターフェースは使用できなくなります。

• Slave モード：
  • CM0 USB を本体右側の USB Type-C インターフェースに接続
• Host モード：
  • CM0 USB を内部 USB Hub に接続し、USB Hub を経由してさらに 4 ポートの USB インターフェースに拡張。
  • USB Hub から拡張された USB1 は USB-ETH チップを経由してイーサネットインターフェース機能を提供。
  • USB Hub から拡張された USB2 〜 4 はそれぞれ、USB-A、USB Type-C インターフェース、および上部の EXT 2.54-14P 拡張バスの HAT-P0/P1 USB インターフェースに使用されます。

HMI

Power Control

G6_SW_DET はスイッチ検出信号の読み取りに使用します。

M5IOE1

• 電源ステータス

• ペリフェラルリセット

PYG3_KB_HUB_RST は、キーボードコントローラー TCA8418RTWR と USB Hub GL852G-OHY60 の共通リセット制御信号です。

PYG6_MIC_SW は、3.5mm TRRS インターフェースのマイクチャンネルを CTIA / OMTP 規格間で切り替えます。

• HAT P0/P1 機能切替

PYG13_HAT_EN は HAT インターフェースの有効化を制御します。

• CAPS LOCKS インジケータ LED

IR TX & RX

HY2.0-4P

CM0 の G4_I2C/UART_SW で電子スイッチを制御し、HY2.0-4P インターフェースの機能を切り替えます。デフォルト機能は UART です。

M5IOE1 の PYG4_GROVE_EN でインターフェースの 5V 出力のイネーブル制御を行います。（最大供給電流 < 500mA）

EXT 2.54-14P

M5IOE1 拡張チップの PYG1_HAT_SW で HAT_P0、HAT_P1 ピンの USB / GPIO 機能切替を制御できます。デフォルト機能は GPIO です。

データシート

• M5IOE1 Chip User Manual

ソフトウェア

クイックスタート

coming soon...

SDK

coming soon...

Kernel

coming soon...

製品比較

製品比較項目	CardputerZero	CardputerZero-Lite
コア	Raspberry Pi CM0	Raspberry Pi CM0
Wi-Fi & Bluetooth	✅	✅
赤外線送信 + 受信	✅	✅
8MP カメラ	✅	❌
IMU BMI270 + BMM150	✅	❌
標準付属 32GB microSD	✅	❌
