Module GPS v2.0
SKU:M003-V2
説明
モジュール GPS v2.0は高性能 GNSS 全地球測位モジュールであり、高性能 AT6668 チップと統合することで、正確で信頼性の高い衛星測位サービスを提供します。このモジュールは、マルチ周波数、マルチモードの GNSS 信号受信をサポートし、GPS、BD2、BD3、GLONASS、GALILEO、QZSS を含む各種衛星ナビゲーションシステムと互換性があり、高精度のマルチシステム・ジョイント測位またはシングルシステム・インディペンデント測位が可能で、優れた妨害電波耐性を提供します。 信号の弱いエリアでも、より高精度の測位情報を素早く取得できます。 本モジュールは外部SMA アンテナを搭載し、TX/RX 通信ピンの柔軟な切り替えを可能にするディップスイッチ、正確なタイミング調整のためのPPS信号出力を備えています。 マルチスタック利用に対応し、より柔軟なカスタマイズが可能であるため、車載ナビゲーション、IoT 測位デバイス、遠隔監視、スマートシティ、ホームオートメーション、産業オートメーションなどの高精度測位アプリケーションに最適です。
特徴
- 複数の衛星ナビゲーションシステム (GPS/QZSS/BD2/BD3/GAL/GLO) をサポート
- マルチ周波数、マルチシステム受信
- マルチチャンネル
- 低消費電力
- 正確なタイミングのサポート
- マルチスタックのサポート
- 開発プラットフォーム
- UiFlow1
- UiFlow2
- Arduino IDE
含まれるもの
- 1x モジュール GPS v2.0
- 1x 外部アクティブ GPS/BD アンテナ (長さ: 1 m)
アプリケーション
- 車載測位およびナビゲーション
- IoT 測位デバイス
- 産業用オートメーションおよびロボット測位
- 高精度マッピングおよび地理情報システム
仕様
| 仕様 | パラメータ |
|---|---|
| SoC | AT6668 |
| 対応衛星システム | GPS/QZSS/BD2/BD3/GAL/GLO 周波数ポイント: BDS: B1I+B1C GPS/QZSS/SBAS: L1 GALILEO: E1 GLONASS: R1 |
| チャンネル数 | 50 チャンネル |
| 測位精度 | <1.5m (CEP50) |
| 測位更新レート | 最大 10Hz |
| プロトコル | NMEA0183 4.1 |
| 感度 | トラッキング: -162dBm、捕捉: -160dBm、コールドスタート: -148dBm |
| 起動時間 | コールドスタート: 23 秒、ホットスタート: 1 秒 |
| 消費電力 | 待機時電流: DC 5V/42.78uA 動作時電流: DC 5V/41.96mA |
| 製品サイズ | 54.0 x 54.0 x 13.1mm |
| 製品重量 | 15.3g |
| 梱包サイズ | 126.0 x 68.0 x 22.0mm |
| 梱包重量 | 78.0g |
回路図
ピンマップ

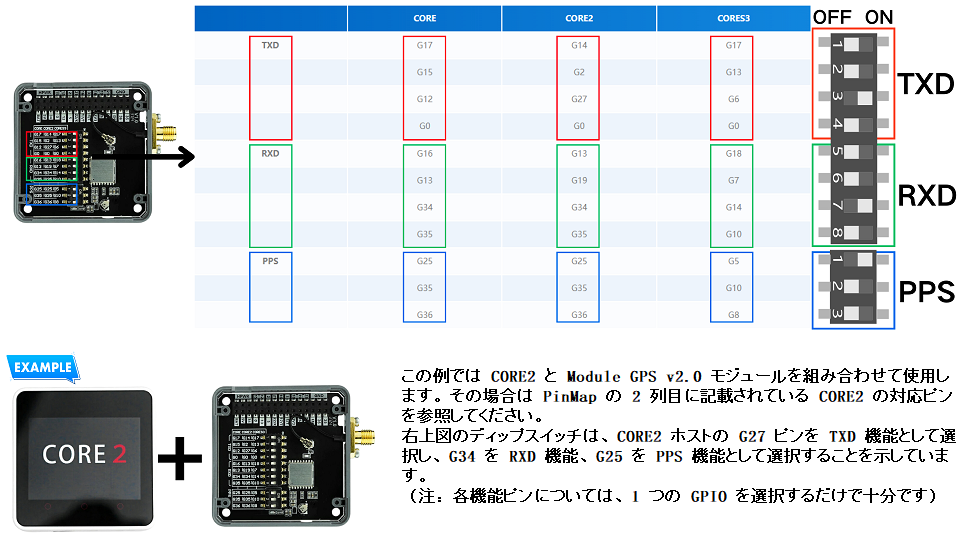

ディップスイッチピン
基本ホストを使用する場合、起動時にはG12ピンがストラップピンとして使用されます。ブートはローに設定する必要があり、ON 側には切り替えられません。そうでないと、正常に ON に切り替えることができません。ブートが正常に完了した後、他のピンを正常に使用でき、ON 側にも切り替えられます。G25ピンは、PPS ピン出力機能と入力機能用のスピーカーとして機能するため、機能が競合し、2 つのうち 1 つしか使用できません。Core2と併用する場合、G2ピンとスピーカーピンは多重化され、2 つのうち 1 つしか使用できません。
M5-Bus
Switch
下部 M5-Bus の
SW表記のピンは、DIP スイッチで切り替え可能で、各種コントローラーに対応できます。| PIN | LEFT | RIGHT | PIN |
|---|---|---|---|
| GND | 1 | 2 | GNSS_TX/PPS(SW) |
| GND | 3 | 4 | PPS(SW) |
| GND | 5 | 6 | |
| 7 | 8 | PPS(SW) | |
| 9 | 10 | ||
| 11 | 12 | ||
| 13 | 14 | ||
| GNSS_TX(SW) | 15 | 16 | GNSS_RX(SW) |
| 17 | 18 | ||
| 19 | 20 | ||
| GNSS_RX(SW) | 21 | 22 | GNSS_TX(SW) |
| GNSS_RX(SW) | 23 | 24 | GNSS_RX(SW) |
| HPWR | 25 | 26 | GNSS_TX(SW) |
| HPWR | 27 | 28 | 5V |
| HPWR | 29 | 30 | BAT |
製品サイズ
データシート
ソフトウェア
クイックスタート
Arduino
UiFlow1
まもなく登場
UiFlow2
動画
- モジュール Module GPS v2.0 製品紹介および事例デモンストレーション
製品比較
| Product Compare | Module GPS v2.0 | Module GPS  |
|---|---|---|
| GPS Module | AT6668 | NEO-M8N |
| Supported Satellites | BD2/BD3/GPS/GLONASS/GALILEO/QZSS | GPS, Galileo, GLONASS, BeiDou |
| Positioning Accuracy | 1.5m | 2.5m |
| Sensitivity | Tracking: -162dBm, Capture: -160dBm, Cold Start: -148dBm | Tracking: -167dBm, Capture: -160dBm, Cold Start: -148dBm |
| DIP Switch Pin Switching | Includes DIP switch pin switching, increasing compatibility | Fixed pins, does not include DIP switch pin switching |
