AtomS3R
SKU:C126
説明
AtomS3Rは、ESP32-S3 メインコントローラーをベースとした高度に統合されたプログラマブルコントローラーです。 ESP32-S3-PICO-1-N8R8メインコントローラーを搭載し、内蔵の WiFi、8MB オンボードFLASH、8MBPSRAMを特長としています。 0.85 インチのカラーIPS スクリーンを搭載し、スクリーンの下にはプログラマブルボタンが配置されています。このデバイスには、5V から 3.3V への電源回路、内蔵の 3 軸地磁気センサーBMM150、および 6 軸姿勢センサーBMI270が搭載されています。また、電源供給とファームウェアのダウンロード用にType-C インターフェース、およびHY2.0-4P拡張ポートも搭載されています。下部に 6 つのGPIOおよび電源ピンが確保されており、容易に拡張できます。 AtomS3Rの3D アンテナは、以前の製品と比較して強化されており、より優れたパフォーマンスと安定性を提供します。 本製品はわずか24x24x12.9mmのサイズで、さまざまな組み込み型スマートデバイスアプリケーションに最適です。
Tutorials & Quick Start
This tutorial will show you how to program and control AtomS3 devices through Arduino IDE
This tutorial will introduce you to how to control the AtomS3R device using the UiFlow2 graphical programming platform
特徴
- ESP32-S3-PICO-1-N8R8 メインコントローラ内蔵
- 9 軸センサーシステム(6 軸 BMI270 + 3 軸 BMM150 地磁気センサー)
- 8MB フラッシュおよび 8MB PSRAM
- 赤外線制御機能対応
- プログラム可能なボタン
- 0.85 インチ LCD スクリーン
- 拡張可能なピンおよびインターフェース
- 開発プラットフォーム
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO
含まれるもの
- 1x AtomS3R
アプリケーション
- モーション検知および方向検知
- スマートデバイス制御
- IoT アプリケーション
仕様
| 仕様 | 詳細 |
|---|---|
| SoC | ESP32-S3-PICO-1-N8R8 @デュアルコア Xtensa LX7 プロセッサ、最大 240MHz @USB-OTG |
| PSRAM | 8MB PSRAM |
| FLASH | 8MB FLASH |
| TFT ドライバ | GC9107 |
| カラー IPS 解像度 | 128 x 128 |
| 6 軸センサ(BMI270) | 精度:0.05%(加速度)、0.05°/s(角速度) I2C アドレス:0x68 |
| 3 軸地磁気センサー(BMM150) | 精度:0.3μT BMI270 に搭載、地磁気データは BMI270 経由でアクセス可能 |
| IR | 赤外線通信距離:12.46m @ ∠180°、1.45m @ ∠90°、3.88m @ ∠45° |
| スリープ電流 | GPIO-5V 電源:DC 5V @ 11.63 μA Grove-5V 電源: DC 5V @ 10.75 μA USB-5V 電源: DC 5V @ 92.50 μA(PD 抵抗損失を含む) |
| GPIO ピン(底面)予約済み | GPIO ピン G5/G6/G7/G8/G38/G39 |
| 動作温度 | 0°C ~ 40°C |
| 製品サイズ | 24.0 x 24.0 x 12.9mm |
| 製品重量 | 6.6g |
| 梱包サイズ | 85.0 x 65.0 x 15.5mm |
| 梱包重量 | 12.5g |
操作説明
ダウンロードモード
ダウンロードモード
ファームウェアを書き込むには、リセットボタンを約 2 秒間押し続け、内部の緑色 LED が点灯したら離してください。この時点で、デバイスはダウンロードモードに入り、ファームウェアの書き込みを待機しています。
注意
LCD のバックライトを制御する際、PWM 周波数は 500Hz を推奨します。
回路図
1/2

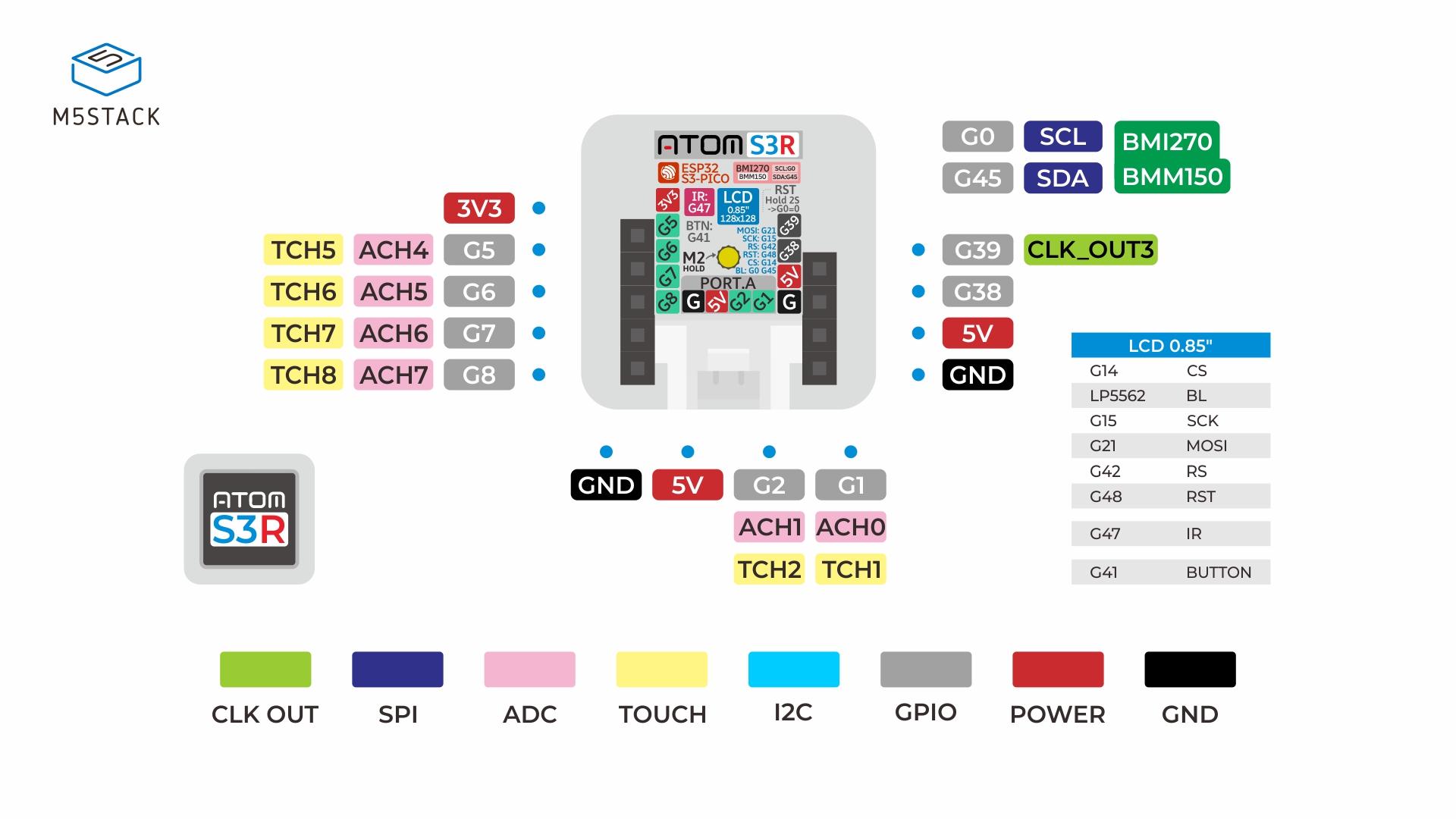

ピンマップ
RGB & BMM150 & BMI270 IR & BUTTON
| ESP32-S3-PICO-1-N8R8 | G0 | G45 | G47 | G41 |
|---|---|---|---|---|
| LP5562 (RGB control) | SYS_SCL | SYS_SDA | ||
| BMI270 | SYS_SCL | SYS_SDA | ||
| IR | IR_LED_DRV | |||
| BUTTON | USER_BUT |
BMM150
| BMI270 | BMI270_ASDx | BMI270_ASCx |
|---|---|---|
| BMM150 | A_SDA | A_SCL |
BMM150はBMI270に搭載され、BMI270を通じて磁力計のデータが取得されます
SCREEN
| ESP32S3-PICO Chip | LP5562_W | G48 | G42 | G21 | G15 | G14 |
|---|---|---|---|---|---|---|
| 0.85-Inch IPS | LCD_BL | DISP_RST | DISP_RS | SPI_MOSI | SPI_SCK | DISP_CS |
HY2.0-4P
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| PORT.CUSTOM | GND | 5V | G2 | G1 |
関連リンク
Model Size
ソフトウェア
ソフトウェア
Arduino
UiFlow2
PlatformIO
[env:m5stack-atoms3r]
platform = espressif32@6.3.2
board = esp32-s3-devkitc-1
framework = arduino
board_build.arduino.memory_type = qio_opi
build_flags =
-DESP32S3
-DBOARD_HAS_PSRAM
-mfix-esp32-psram-cache-issue
-DCORE_DEBUG_LEVEL=5
-DARDUINO_USB_CDC_ON_BOOT=1
-DARDUINO_USB_MODE=1
lib_deps =
M5Unified=https://github.com/m5stack/M5Unified
ESP-IDF
Easyloader
| Easyloader | Download Link | Note |
|---|---|---|
| AtomS3R User Demo Easyloader | download | / |
動画
- AtomS3R の紹介と例
