描述

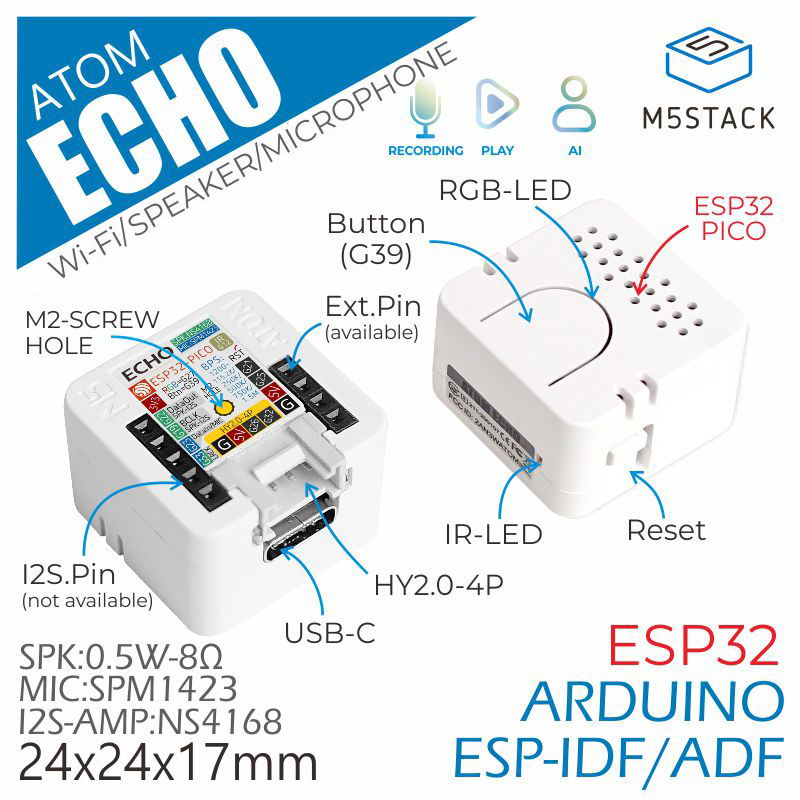

ATOM ECHO是一款基于ATOM设计的可编程智能音箱,它的体积非常小巧,只有24 * 24 * 17毫米,通过ESP32自带的无线功能与手机、平板等进行连接即可播放音乐,也可以通过WIFI播放指定的流媒体音乐。为了方便用户使用语音功能,我们在ATOM ECHO内集成了STT(语音转文字)服务,您可以通过烧录指定固件开启该功能,通过语音下达指令完成多样化的操作。当然,您还可以通过自行编写代码接入AWS、GOOGLE等云平台,使用内置麦克风和扬声器进行语音交互,使得ATOM ECHO具备一定的AI能力,实现语音控制、智能对话、物联网等功能。音箱内嵌一颗RGB LED(SK6812),可以直观的显示连接状态。除了可以作为智能音箱使用外,它依然具备了ATOM系列的控制能力,你可以通过GROVE接口连接外部设备。其背面有一个M2螺丝孔,方便用户进行固定。
产品特性
- 轻便小巧
- 支持STT服务
- 基于ESP32,支持A2DP、BLE 4.0
- WIFI协议 IEEE 802.11b/g/n
- 内置麦克风与扬声器
- RGB LED状态显示
- GROVE扩展接口
- 录音与声音回放
- 独立可编程按键
- 编程平台:Arduino、ESP-IDF/ADF
包含
- 1x ATOM ECHO
应用
- 无线音箱
- 语音控制
- 物联网
规格参数
| 规格 | 参数 |
|---|---|
| SoC | ESP32-PICO-D4,240MHz,Dual Core,Wi-Fi |
| Flash | 4MB |
| Interface | 1x IR-TX,1x Function Button,1x Reset Button |
| PinOut | G21/G25/5V/GND, 3V3/G22/G19/G23/G33 |
| RGB LED | SK6812 |
| SPEAKER | 0.8W/NS4168 I2S |
| MIC | SPM1423 PDM |
| 净重 | 5g |
| 毛重 | 10g |
| 产品尺寸 | 24*24*17mm |
| 包装尺寸 | 85*65*17mm |
| 外壳材质 | Plastic ( PC ) |
管脚映射
| DataOut | BCLK | DataIn | LRCK | RGB | Btn |
|---|---|---|---|---|---|
| G22 | G19 | G23 | G33 | G27 | G39 |
引脚使用注意事项:
G19/G22/G23/G33已经被定义,请勿将以上引脚复用,否则将导致ATOM ECHO损坏。
播放注意事项:
为了防止人为损坏ATOM echo,请在使用时避免以下操作.
1.使用I2S通道输出DC信号
2.长时间播放白噪音
3.不要播放全幅方波音频。
1.使用I2S通道输出DC信号
2.长时间播放白噪音
3.不要播放全幅方波音频。
原理图
相关链接
- Datasheet
驱动安装
将设备连接至PC，打开设备管理器为设备安装
FTDI驱动
。以win10环境为例,下载匹配操作系统的驱动文件, 并解压,通过设备管理器进行安装。（注:某些系统环境下,需要安装两次,驱动才会生效,未识别的设备名通常为
M5Stack或USB Serial, Windows推荐使用驱动文件在设备管理器直接进行安装(自定义更新), 可执行文件安装方式可能无法正常工作）。
点击此处，前往下载FTDI驱动
MacOS用户注意事项
对于MacOS用户安装前请勾选
系统偏好设置 - >安全性与隐私 - >通用 - >允许以下位置下载的App - > App Store和认可的开发者选项。EasyLoader
EasyLoader是一个简洁快速的程序烧录器,其内置了一个产品相关的案例程序,通过简单步骤将其烧录至主控,即可进行一系列的功能验证.
案例描述:
出厂默认固件为无线音箱,采用A2DP协议传输音频数据（暂不支持接打电话）。通电后显示红色LED,当与无线设备建立连接后LED变为绿色,此时可以将声音通过ATOM ECHO进行输出。断开连接后LED变回红色。该固件在ESP-IDF平台下进行编译,普通用户可直接通过下载EasyLoader进行烧录。高级用户如需自行开发其他功能,可根据乐鑫官方文档进行ESP-IDF环境搭建,出厂固件源码及BIN文件见以下链接,其中BIN文件烧录地址为0x0000。
尺寸图
软件开发
Arduino
ESP-IDF
