PIR HAT

SKU:U054

描述

PIR HAT是一款兼容M5SticKC的人体红外传感器,它属于"被动式热释电红外探测器",通过检测由人体或物体发射、反射的红外辐射进行判断工作.当检测到红外时、输出高电平,并进行一段时间的延时(期间保持高电平且允许重复触发),直至触发信号消失(恢复低电平).

注意: 检测触发后存在2秒延时.

产品特性

  • 检测距离: 500cm
  • 延时时间: 2s
  • 感应范围: < 100°
  • 静态电流: < 60uA
  • 工作温度: -20 - 80 °C

包含

  • 1x PIR Hat

应用

  • 人体感应灯具
  • 安防产品
  • 自动感应电器设置

规格参数

规格 参数

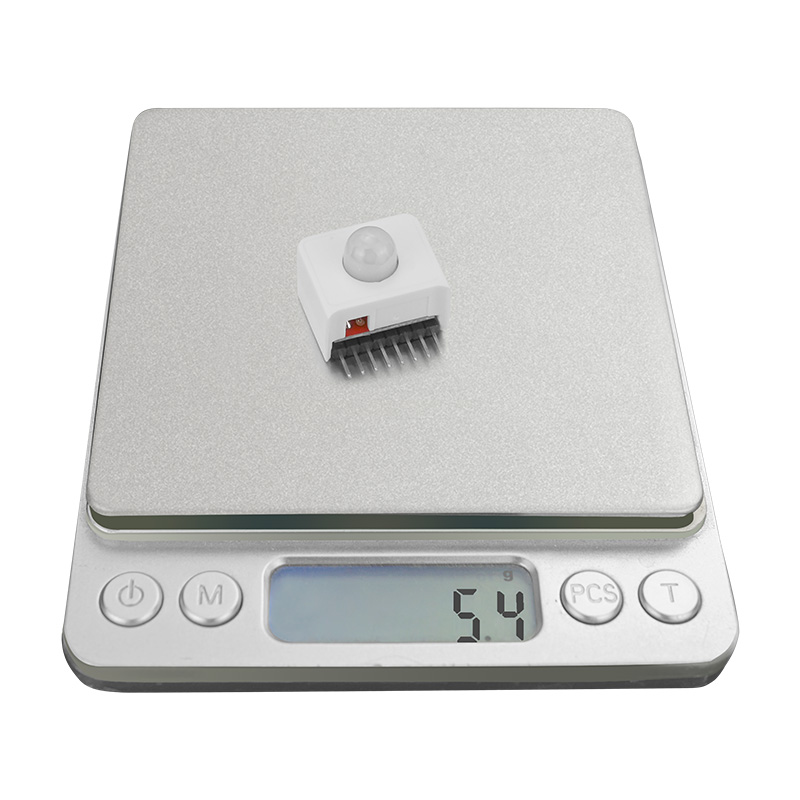

净重 5g
毛重 12g
产品尺寸 24*25*20mm
包装尺寸 40*42*30mm

EasyLoader

EasyLoader是一个简洁快速的程序烧录器,其内置了一个产品相关的案例程序,通过简单步骤将其烧录至主控,即可进行一系列的功能验证.

Download Windows Version Easyloader Download MacOS Version Easyloader

案例描述:
实时显示显示PIR HAT监测电平.

管脚映射

M5StickC GPIO36 3.3V GND
HAT PIR OUT 3.3V GND

原理图

案例程序

Arduino

UIFlow

打开 http://flow.m5stack.com 点击 Demo 载入uiflow例程
