Unit DigiClock

SKU:U146

描述

UNIT-Digi-Clock是一款2.1英寸4位7段数码管模块，带有小数点(.)和冒号(：)，可以显示小数点或者时间。采用TM1637驱动方案,驱动芯片选用STM32F030处理器进行I2C通信，使用时用户能够将其挂载到现有设备的I2C总线中,起到节省IO的作用。通过配置4位拨码开关可以修改设备I2C地址，红色发光数码管支持8级亮度调整。板上配置4个固定孔。

产品特性

4位红色数字显示
Port A接口
可编程I2C地址
8个可调亮度调整
低功耗功能
板载预留四个固定孔，多种固定方式

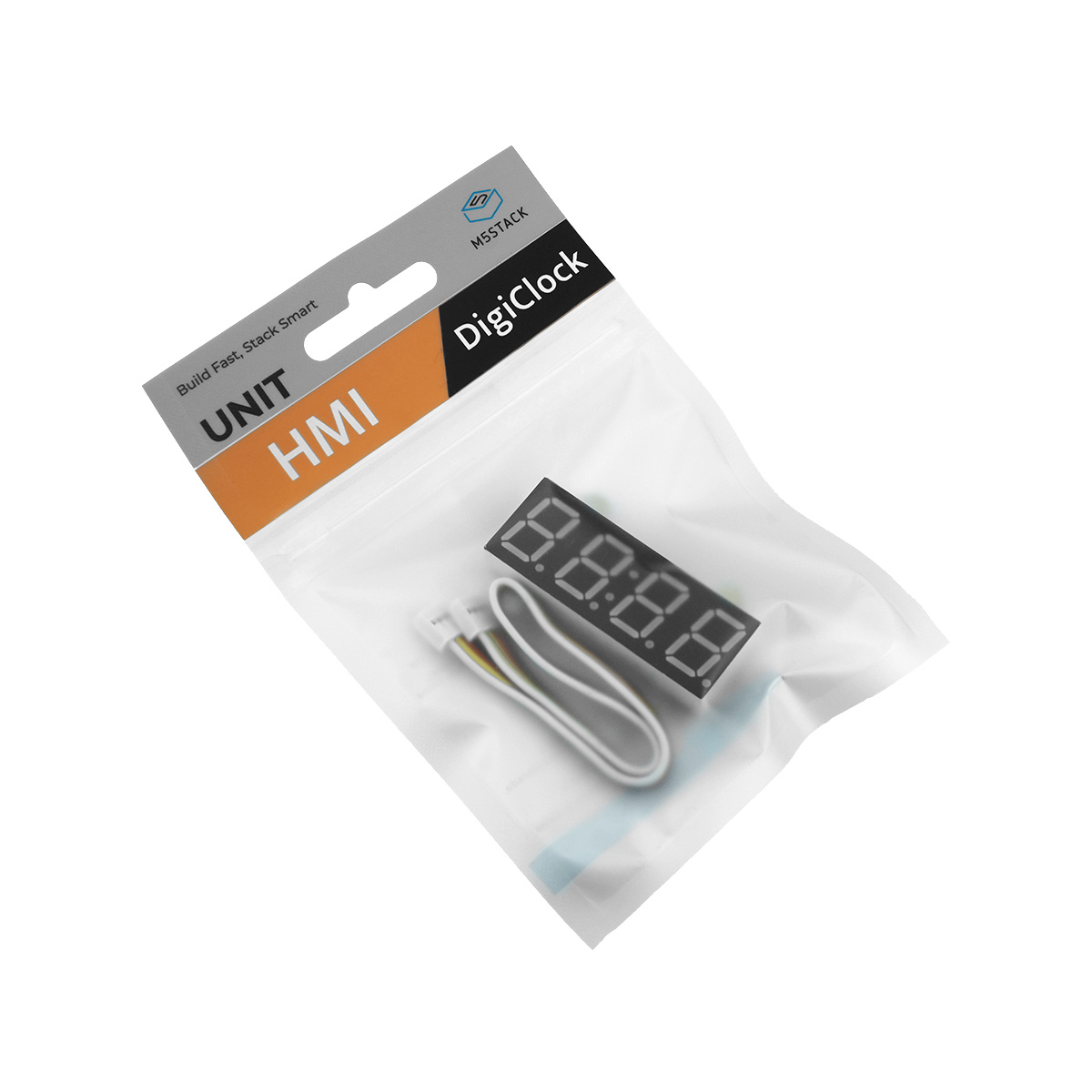

包含

1x UNIT-Digi-Clock
1x HY2.0-4P线缆

应用

时钟显示
数据显示
秒表

规格参数

规格	参数
处理器	STM32F030
驱动芯片	TM1637
通信接口	I2C, addr: 0x30
供电电压	5V DC
净重	12.5g
毛重	17.8g
产品尺寸	50 * 31 * 14mm
包装尺寸	136 * 92 * 15mm

功耗测试

环境	DC5V下电流值
待机(全关)	2.5mA
SG1	6.6mA
SG2	10.3mA
SG3	17.5mA
SG4	38.7mA
SG5	42.0mA
SG6	45.7mA
SG7	49.2mA
SG8(全开)	52.5mA

原理图

I2C寄存器表

字符对照表

软件开发

Arduino

M5Unit-Digi_Clock Lib

#include "Wire.h"
#include "M5UNIT_DIGI_CLOCK.h"

/* For M5Stack Basic */
#define SDA 21
#define SCL 22
#define ADD 0x30

/* For M5Atom Lite/Matrix */
// #define SDA 26
// #define SCL 32
// #define ADD 0x30

M5UNIT_DIGI_CLOCK Digiclock;

void setup()
{
    delay(2000);
    Serial.begin(115200);
    Wire.begin(SDA, SCL);

    /* Digital clock init */
    if (Digiclock.begin(&Wire, SDA, SCL, ADD))
    {
        Serial.println("Digital clock init successful");
    }
    else
    {
        Serial.println("Digital clock init error");
        while (1);
    }
    char buff[] = "    ";
    Digiclock.setString(buff);
    delay(2000);
}

void loop()
{
    char buff[] = "8.8.:8.8.";
    Digiclock.setString(buff);

    for (int i = 0; i < 5; i++)
    {
        Digiclock.setBrightness(9);
        delay(150);
        Digiclock.setBrightness(0);
        delay(150);
    }
    delay(100);

    for (int i = 0; i < 4; i++)
    {
        for (uint8_t i = 0; i < 9; i++)
        {
            Digiclock.setBrightness(i);
            delay(20);
        }
        for (uint8_t i = 8; i > 0; i--)
        {
            Digiclock.setBrightness(i);
            delay(20);
        }
    }
    delay(100);

    Digiclock.setBrightness(9);
    for (int j = 0; j < 3; j++)
    {
        for (int i = 0; i < 10; i++)
        {
            sprintf(buff, "%d.%d.:%d.%d.", i, i, i, i);
            Digiclock.setString(buff);
            Serial.println(buff);
            delay(200);
        }
    }
    delay(100);

    Digiclock.setBrightness(9);
    for (;;)
    {
        char buff2[] =  "12:00";
        Digiclock.setString(buff2);
        Serial.printf(buff2);
        delay(1000);
        char buff3[] =  "1200";
        Digiclock.setString(buff3);
        Serial.printf(buff3);
        delay(1000);
    }
    delay(100);
}
