ENV
描述
ENV 是一款环境传感器,内部集成DHT12和BMP280,用于检测温度、湿度、大气压值数据.DHT12是DHT11湿度温度传感器的升级版本,完全向下兼容,测量数值更精确,并添加了I2C接口.BMP280是一款专为移动应用而设计的绝对气压传感器,具有较高的精准度.适合应用在一些小型低功耗终端上.对于需要对环境数据进行快速采集检测的项目来说, ENV Unit是一个兼顾性能与性价比的不错选择.
该产品已经停产，我们发布了其他同类产品可供选择
ENV III Unit with Temperature Humidity Air Pressure Sensor (SHT30+QMP6988)
产品特性
包含
- 1x ENV Unit
- 1x HY2.0-4P线缆
应用
- 气象站
- 储谷仓环境监控
规格参数
| 规格 | 参数 |
|---|---|
| 温度测量范围/误差 | -20 ~ 60 ℃ / ±0.2℃ |
| 湿度测量范围/误差 | 20 ~ 95 %RH / ±0.1% |
| 大气压测量范围/误差 | 300 ~ 1100hPa / ±1hPa |
| 通信协议 | I2C:DHT12(0x5C),BMP280(0x76) |
| 工作温度 | 0°C to 60°C |
| 净重 | 4g |
| 毛重 | 17g |
| 产品尺寸 | 24.2*32.2*8.1mm |
| 包装尺寸 | 67*53*12mm |
| 外壳材质 | Plastic ( PC ) |
EasyLoader
EasyLoader是一个简洁快速的程序烧录器,其内置了一个产品相关的案例程序,通过简单步骤将其烧录至主控,即可进行一系列的功能验证.
案例描述:
显示温湿度与大气压数据.
显示温湿度与大气压数据.
管脚映射
| M5Core (PORT A) | GPIO22 | GPIO21 | 5V | GND |
|---|---|---|---|---|
| ENV Unit | SCL | SDA | 5V | GND |

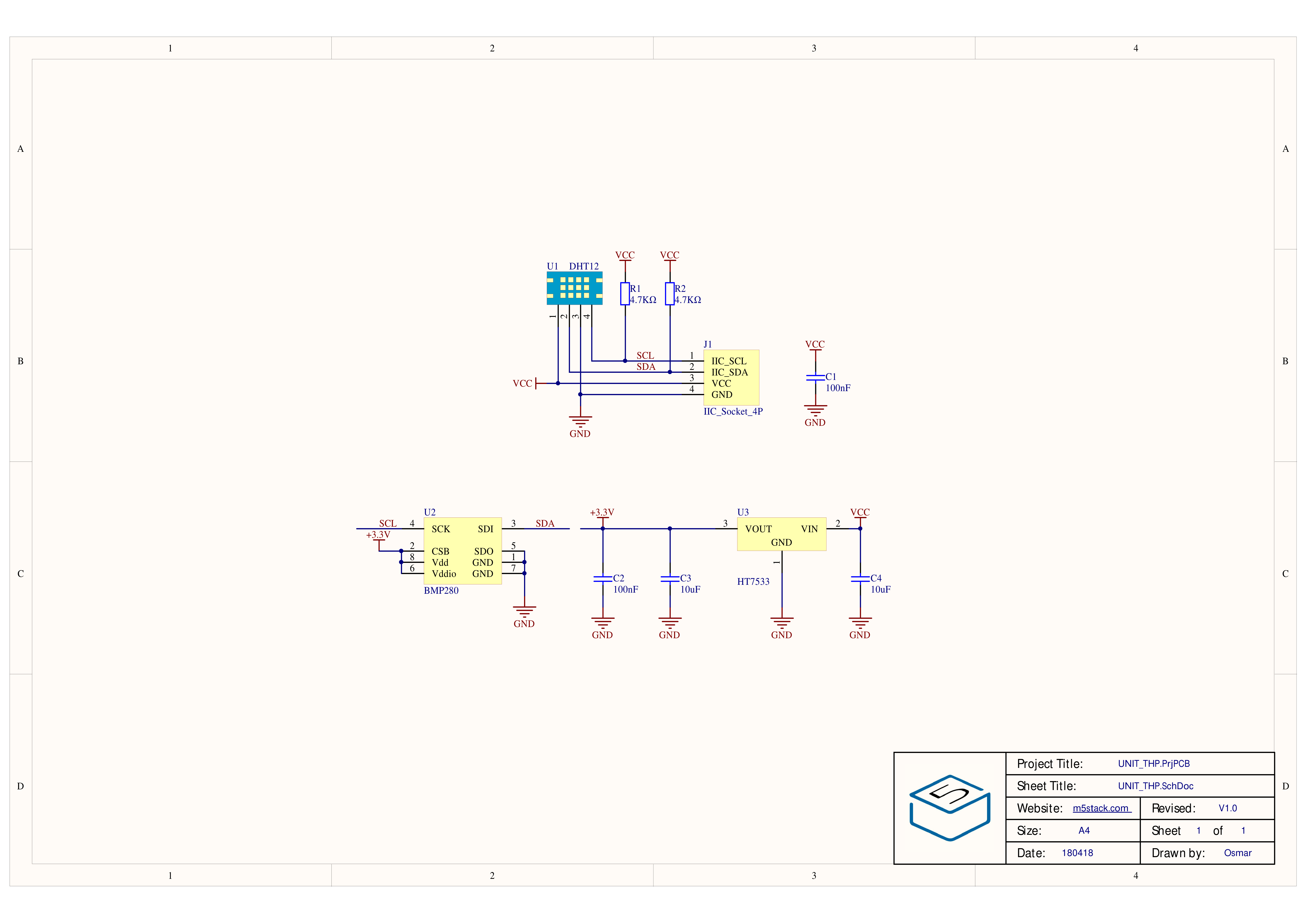

原理图
相关链接
案例程序
Arduino
该案例将使用 ENV Unit ,实现温度、湿度、大气压数据的读取.
1, 在进行程序编译前,请安装Adafruit BMP280 Library
2, 并将Adafruit_Sensor.h复制至C:/Users/<user_name>/Documents/Arduino/libraries/Adafruit_BMP280_Library
- M5Unit-ENV with M5Atom
- M5Unit-ENV with M5Core
- M5Unit-ENV with M5Core2
- M5Unit-ENV with M5StickC
- M5Unit-ENV with M5StickCPlus
UIFlow
功能说明
单总线接口传感器,获取周围的温度、湿度、气压
Get Pressure 获取气压,单位为百帕(hpa)
Get Temperature 获取温度,显示小数点后两位
Get Humidity 获取湿度
使用方法
在屏幕上显示气压、温度、湿度
ENV版本方案比较
| ENV I | ENV II | ENV III | ENV IV | ENV PRO |
|---|---|---|---|---|
| DHT12+BMP280 | SHT30+BMP280 | SHT30+QMP6988 | SHT40+BMP280 | BME688 |
