Base M5GO Bottom2
描述

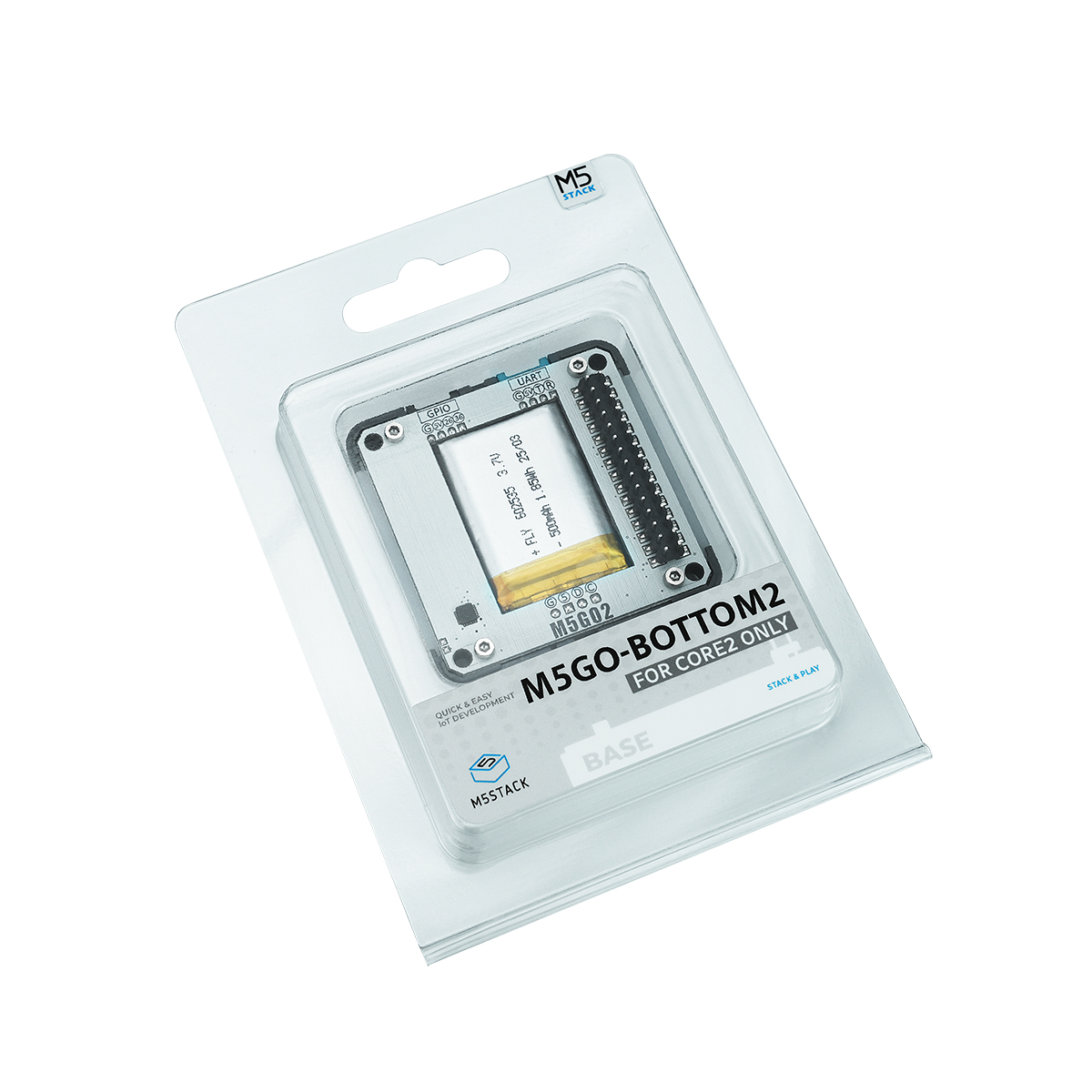

M5GO BOTTOM2 是一款专为M5Core2设计的拓展型底座,底座集成了MPU6886六轴姿态传感器,数字麦克风(SPM1423),500mAh锂电池。两组HY2.0-4P拓展接口将常用的ADC/DAC/UART引脚进行了引出,能够用于各类型传感器的接入。底座两侧分别为10颗可编程RGB灯(SK6812),配合磨砂透光材质遮光条,能够提供柔和舒适发光效果。底部采用pogo pin磁吸充电接口,当吸附充电底座时,电流将经过内置的TP4057充电芯片安全的流入内部电池。除充电功能外pogo pin接口对主控I2C总线进行了引出,这使得你能够通过磁吸的方式去外接拓展。内置吸附磁铁,背面采用兼容LEGO孔设计,能够与你的其他的LEGO结构设计无缝对接。
产品特性
- 兼容M5Core2
- 数字麦克风
- 可编程LED灯条
- 500mAh锂电池
- HY2.0-4P拓展接口
- 兼容乐高积木结构
- 适配磁吸充电底座
包含
- 1x M5GO BOTTOM2
- 2x M3*16螺丝
- 2x M3*18螺丝
应用
- CORE2拓展
规格参数
| 规格 | 参数 |
|---|---|
| 麦克风 | SPM1423 |
| LED | SK6812*10 |
| IMU | MPU6886 |
| 净重 | 31g |
| 毛重 | 45g |
| 产品尺寸 | 54*54*8mm |
| 包装尺寸 | 192*92*20mm |
EasyLoader
EasyLoader是一个简洁快速的程序烧录器,其内置了一个产品相关的案例程序,通过简单步骤将其烧录至主控,即可进行一系列的功能验证.
案例描述:
IMU数据获取,麦克风数据获取显示频谱,控制LED灯闪烁.
IMU数据获取,麦克风数据获取显示频谱,控制LED灯闪烁.
管脚映射
SK6812-LED Bar
| ESP32 Chip | GPIO25 |
|---|---|
| SK6812 | DATA |
SPM1423-麦克风
| ESP32 Chip | GPIO34 | GPIO0 |
|---|---|---|
| SPM1423 | DAT | CLK |
MPU6886 & Pogo Pin
| ESP32 Chip | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | SDA | SCL |
| Pogo Pin | SDA | SCL |
HY2.0-4P-PortB(black)
| ESP32 Chip | GPIO26 | GPIO36 |
|---|---|---|
| PortB | GPIO26(DAC) | GPIO36(ADC) |
HY2.0-4P-PortC(blue)
| ESP32 Chip | GPIO13 | GPIO14 |
|---|---|---|
| PortC | GPIO13(RXD2) | GPIO14(TXD2) |
M5GO-BOTTOM2-BUS
原理图
相关链接
软件开发
Arduino
获取Arduino代码示例 点击此处
