Base M5GO Bottom3
SKU:A014-D
描述

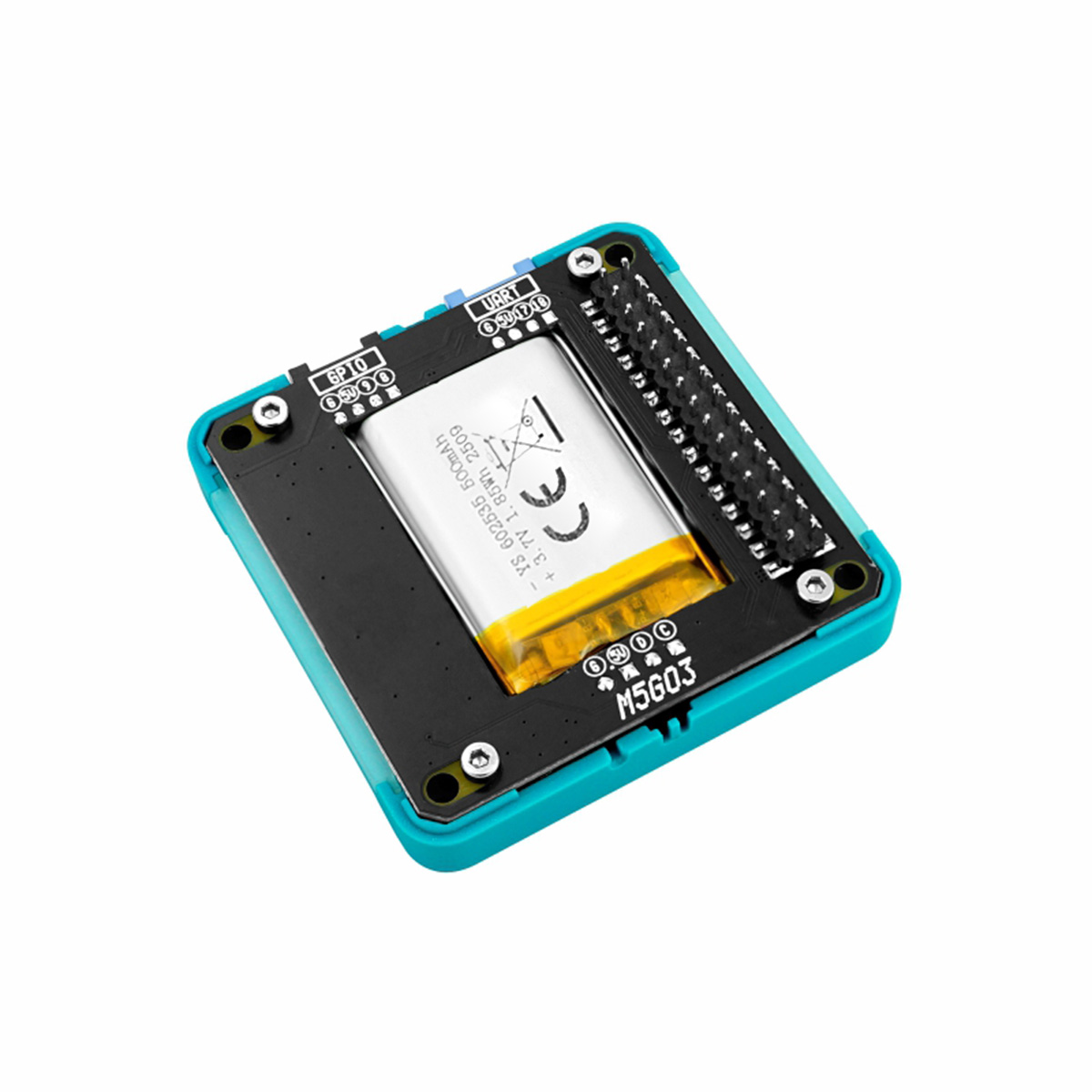

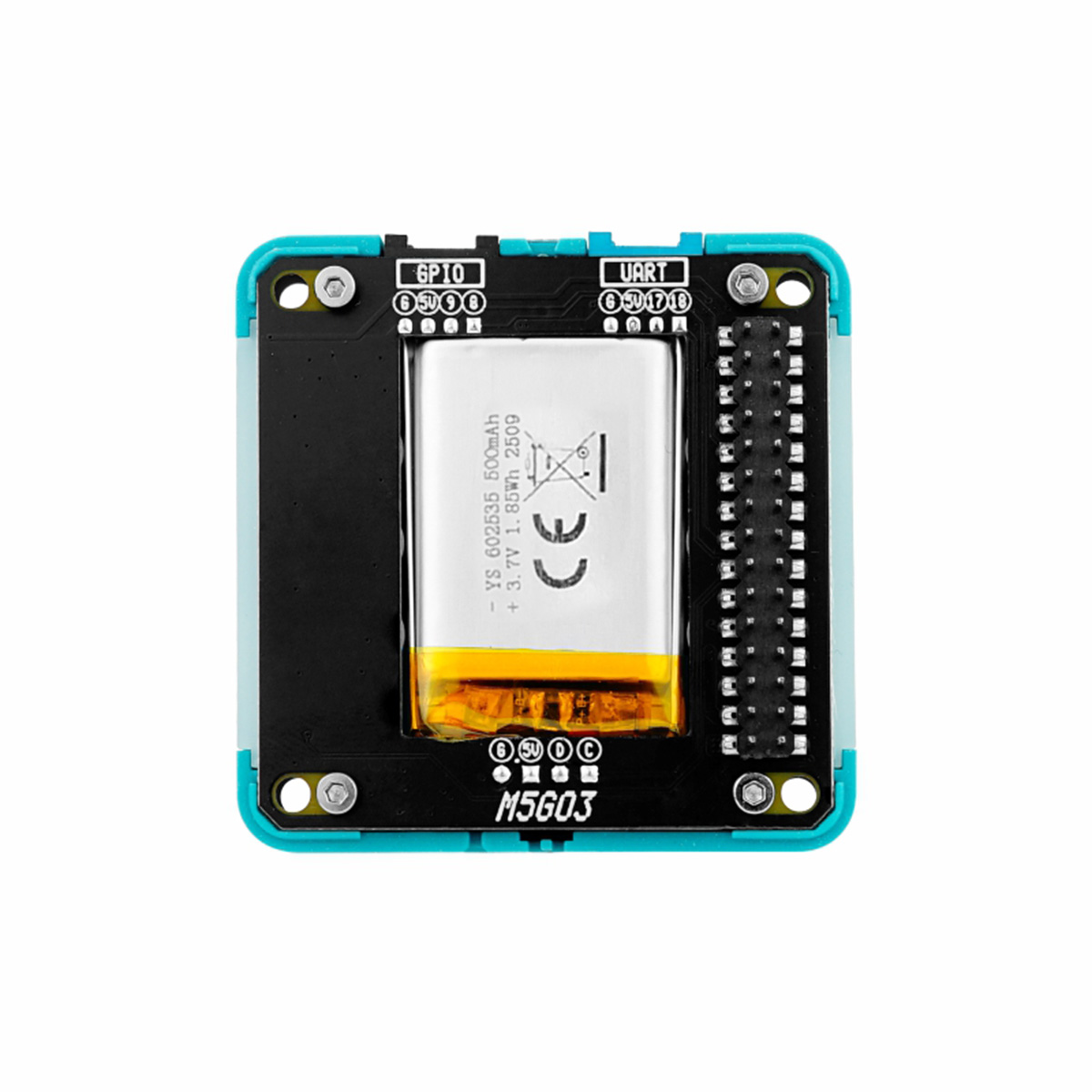

Base M5GO Bottom3 是一款专为 CoreS3 设计的拓展型底座，集成了红外发射 LED 和 500mAh 锂电池。两组 HY2.0-4P 拓展接口将常用的 ADC/DAC/UART 引脚进行了引出，能够用于各类型传感器的接入。底座两侧分别有 10 颗可编程 RGB 灯 (WS2812)，配合磨砂透光材质遮光条，能够提供柔和舒适发光效果。底部采用 pogo pin 磁吸充电接口，当吸附充电底座时，电流将经过内置的 TP4057 充电芯片安全的流入内部电池。除充电功能外 pogo pin 接口对主控 I2C 总线进行了引出，这使得用户能够通过磁吸的方式去外接拓展。内置吸附磁铁，背面采用兼容 LEGO 孔设计，能够与 LEGO 结构设计无缝对接。
产品特性
- 兼容 CoreS3
- 红外发射器
- 可编程 LED 灯条
- 500mAh 锂电池
- HY2.0-4P 拓展接口
- 兼容乐高积木结构
- 适配磁吸充电底座
包装内容
- 1 x Base M5GO Bottom3
- 2 x M3*16 螺丝
- 2 x M3*18 螺丝
应用场景
- CoreS3 拓展
- CoreS3 IOT 套件
- STEAM 教育
规格参数
| 规格 | 参数 |
|---|
| 灯珠 | 10 x WS2812 |
| 电池 | 3.7V@500mAh |
| 产品尺寸 | 54.0 x 54.0 x 15.0mm |
| 包装尺寸 | 132.0 x 95.0 x 16.0mm |
| 产品重量 | 30.0g |
| 毛重 | 48.9g |
原理图
管脚映射
Base M5GO Bottom3
| CoreS3 | G5 | G7 | G12 | G11 |
|---|
| Base M5GO Bottom3 | RGB LED | IR TX | POGO_PIN_SDA | POGO_PIN_SCL |
HY2.0-4P
| HY2.0-4P | Black | Red | Yellow | White |
|---|
| PORT.B | GND | 5V | G9 | G8 |
| PORT.C | GND | 5V | G17 | G18 |
尺寸图
数据手册
产品对比
| 产品对比表 | Base M5GO Bottom | Base M5GO Bottom2 | Base M5GO Bottom3 |
|---|
| Core | Basic (Core) | Core2 | CoreS3 |
| RGB | 10*SK6812 | 10*SK6812 | 10*WS2812 |
| IMU | / | MPU6886 | / |
| IR | IR | / | IR |
| BATTERY | 500mAh | 500mAh | 500mAh |
| MIC | SPQ2410 | SPM1423 | / |
