Atom DTU LoRaWAN 系列 Arduino 使用教程

教程说明

本教程适用于 Atom DTU LoRaWAN-CN470 / EU868 / US915 系列产品( SKU：A152-CN470 / A152-EU868 / A152-US915 )。下面将以AtomS3R 搭配 Atom DTU LoRaWAN-EU868 举例如何实现LoRa P2P通信与接入LoRaWAN网络。

1.准备工作

1.环境配置：参考 Arduino IDE上手教程完成IDE安装, 并根据实际使用的开发板安装对应的板管理, 与需要的驱动库。
2.使用到的驱动库:
3.使用到的硬件产品:

2.LoRa P2P

LoRa P2P 通信模式可让多个 LoRa 设备直接进行通信。此模式直接基于 LoRa 调制技术进行数据包传输，你能够完全自定义数据帧内容，进而搭建属于自己的私有网络。它适用于对通信实时性要求较高、通信范围相对较小且无需复杂网络管理的场景。

LoRa TX/RX 案例

根据实际使用的设备，配置对应的通信参数。LoRa配置参数一致的设备才能进行通信。搭配不同的Atom主控时，请参考宏定义填入对应的TX/RX引脚用于初始化。

#include <M5Unified.h>
#include "rak3172_p2p.hpp"

#define LORA_CONFIG_PRLEN 8
#define LORA_CONFIG_PWR   22
#define LORA_FREQ         868E6
#define LORA_CR           0    // (4/5=0, 4/6=1, 4/7=2,4/8=3)
#define LORA_SF           7    // (6,7, 8, 9, 10, 11, 12)
#define LORA_BW           500  //  (125, 250, 500)

#define ATOM_LORA_RX 19
#define ATOM_LORA_TX 22

#define ATOMS3_LORA_RX 6
#define ATOMS3_LORA_TX 5

RAK3172P2P lora;

void LoRaLoopTask(void* arg)
{
    while (1) {
        lora.update();
        vTaskDelay(5);
    }
}

void setup()
{
    M5.begin();
    Serial.begin(115200);
    Serial.println("LoRa Init...");
    while (!lora.init(&Serial2, ATOMS3_LORA_RX, ATOMS3_LORA_TX, RAK3172_BPS_115200)) {
        delay(1000);
    }

    lora.setMode(P2P_RX_MODE, 0);
    if (lora.config(LORA_FREQ, LORA_SF, LORA_BW, LORA_CR, LORA_CONFIG_PRLEN, LORA_CONFIG_PWR)) {
        Serial.println("LoRa config success");
    } else {
        Serial.println("LoRa config failed");
    }
    lora.setMode(P2P_TX_RX_MODE);
    xTaskCreate(LoRaLoopTask, "LoRaLoopTask", 1024 * 10, NULL, 2, NULL);
}

void loop()
{
    M5.update();
    if (M5.BtnA.wasPressed()) {
        if (lora.print("Hello!")) {
            Serial.println("Send success");
        }
    }

    if (lora.available()) {
        std::vector<p2p_frame_t> frames = lora.read();
        for (int i = 0; i < frames.size(); i++) {
            Serial.print("RSSI: ");
            Serial.print(frames[i].rssi);
            Serial.print(" SNR: ");
            Serial.print(frames[i].snr);
            Serial.print(" LEN: ");
            Serial.print(frames[i].len);
            Serial.print(" Payload: ");
            for (uint8_t j = 0; j < frames[i].len; j++) {
                Serial.printf("%02X", frames[i].payload[j]);
            }
            Serial.println();
        }
        lora.flush();
    }
}

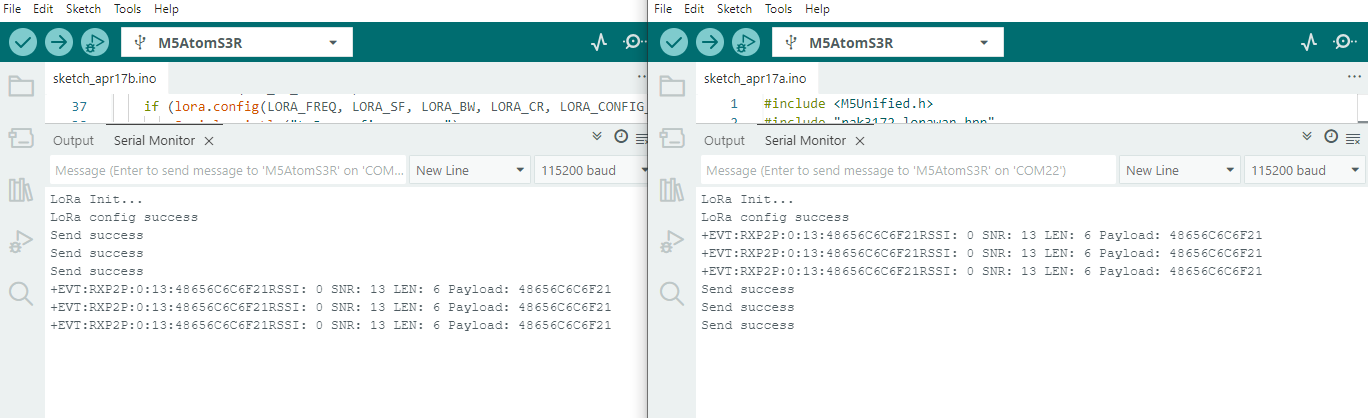

烧录案例程序后，通过串口监视器查看输出日志，单击AtomS3R主控的中心按键发送数据。

3.LoRaWAN

LoRaWAN 通信模式下，设备需要连接到 LoRaWAN 网关才能实现数据交互。得益于跳频技术的优势，这种接入方式能够同时管理更多的 LoRa 设备节点，并且可以提供一定的数据安全性保障。在使用前，请您确认当前区域内存在公共 LoRaWAN 网关，若没有公共网关，用户也可自行搭建网关以实现连接。

通信密钥

1.参考 TTN - 设备创建教程，依据当前使用的设备频段创建节点，并获取对应的密钥信息。这些密钥信息包含 DevEUI、AppEUI 和 AppKey 等，不同的入网模式（OTAA / ABP）所使用的密钥内容也存在差异。这些密钥是设备接入 LoRaWAN 网络的必要信息。
2.根据实际使用的设备频段与LoRaWAN网关的监听频段，配置相应的子网掩码与设备类型（ClassA ~ C）。有关 LoRaWAN 介绍与设备配置信息介绍可参考 TTN - LoRaWAN Docs 。

子网掩码参数

子网掩码（channel mask）主要用于确定LoRaWAN节点工作时的跳频范围，该参数需与 LoRaWAN 网关的监听频率范围一致，否则节点将无法正常入网以及通信。目前 AT+MASK 子网掩码参数指令配置仅适用于频段 US915 / AU915 / CN470。

3.将在TTN或其他LoRaWAN服务器（如 Chirpstack）中获取的设备密钥信息填入案例程序中，并根据实际情况配置入网方式和工作频段，然后编译案例并烧录至设备。

OTAA入网

OTAA入网需要用到 DevEUI、AppEUI 和 AppKey 参数。

#include <M5Unified.h>
#include "rak3172_lorawan.hpp"

#define DEVEUI "****************"
#define APPEUI "****************"
#define APPKEY "********************************"

// get or set the channel mask to close or open the channel (only for US915, AU915, CN470)
#define CHANNEL_MASK "0000"

#define ATOM_LORA_RX 19
#define ATOM_LORA_TX 22

#define ATOMS3_LORA_RX 6
#define ATOMS3_LORA_TX 5

RAK3172LoRaWAN lorawan;
bool isJoin = false;

void joinCallback(bool status)
{
    isJoin = status;
    if (status) {
        Serial.println("[LoRaWAN] Join network successful!");
        Serial.println("Device EUI: " + String(DEVEUI));
    } else {
        Serial.println("[LoRaWAN] Join network failed!");
    }
}

void sendCallback()
{
    Serial.println("[LoRaWAN] Uplink confirmed by server");
}

void errorCallback(char* error)
{
    Serial.print("[LoRaWAN] Error: ");
    Serial.println(error);
}

void LoRaWANLoopTask(void* arg)
{
    while (1) {
        lorawan.update();
        vTaskDelay(5);
    }
}

void setup()
{
    M5.begin();
    Serial.begin(115200);
    Serial.println("[Init] Initializing LoRaWAN module...");
    while (!lorawan.init(&Serial2, ATOMS3_LORA_RX, ATOMS3_LORA_TX, RAK3172_BPS_115200)) {
        Serial.println("[Init] Failed to initialize module, retrying...");
        delay(1000);
    }
    Serial.println("Device Init OK");
    Serial.println("[Config] Setting band to EU868...");
    // get or set the channel mask to close or open the channel (only for US915, AU915, CN470)
    while (!lorawan.setBAND(EU868, CHANNEL_MASK)) {
        Serial.println(" failed, retrying...");
        delay(1000);
    }
    Serial.println("[Config] Setting OTAA parameters...");
    while (!lorawan.setOTAA(DEVEUI, APPEUI, APPKEY)) {
        Serial.println(" failed, retrying...");
        delay(1000);
    }
    Serial.println("[Config] Setting device mode to CLASS_C...");
    while (!lorawan.setMode(CLASS_C)) {
        Serial.println(" failed, retrying...");
        delay(1000);
    }
    Serial.println("[Config] Setting data rate to DR4...");
    while (!lorawan.setDR(4)) {
        Serial.println(" failed, retrying...");
        delay(1000);
    }
    Serial.println("[Config] Setting Link check...");
    while (!lorawan.setLinkCheck(ALLWAYS_LINKCHECK)) {
        delay(1000);
    }

    lorawan.onSend(sendCallback);
    lorawan.onJoin(joinCallback);
    lorawan.onError(errorCallback);
    xTaskCreate(LoRaWANLoopTask, "LoRaWANLoopTask", 1024 * 10, NULL, 5, NULL);

    Serial.println("[Info] Attempting to join the network...");
    if (lorawan.join(true, false, 10, 10)) {
        Serial.println("Start Join...");
    } else {
        Serial.println("Join Fail");
    }
}

void loop()
{
    M5.update();
    if (M5.BtnA.wasReleased()) {
        if (isJoin) {
            String data = "UPlink LoRaWAN Frame: " + String(millis());
            if (lorawan.send(data)) {
                Serial.println("Send Successful");
            } else {
                Serial.println("Send fail");
            }
        } else {
            Serial.println("LoRaWAN not joined");
        }
    }
    if (lorawan.available()) {
        std::vector<lorawan_frame_t> frames = lorawan.read();
        for (int i = 0; i < frames.size(); i++) {
            Serial.print("RSSI: ");
            Serial.println(frames[i].rssi);
            Serial.print("SNR: ");
            Serial.println(frames[i].snr);
            Serial.print("LEN: ");
            Serial.println(frames[i].len);
            Serial.print("PORT: ");
            Serial.println(frames[i].port);
            Serial.print("UNITCAST: ");
            Serial.println(frames[i].unicast);
            Serial.print("Payload: ");
            for (uint8_t j = 0; j < frames[i].len; j++) {
                Serial.printf("%02X", frames[i].payload[j]);
            }
            Serial.println();
        }
        lorawan.flush();
    }
    if (Serial.available()) {             // If the serial port reads data.
        String ch = Serial.readString();  // Copy the data read from the serial port
        lorawan.sendCommand(ch);
    }
}

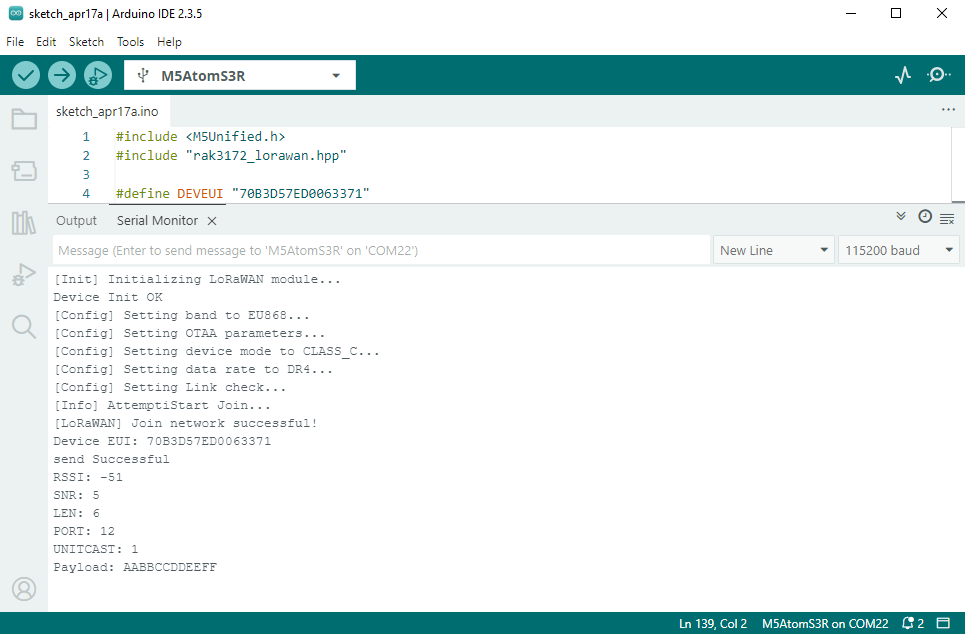

烧录案例程序后，通过串口监视器查看输出日志，等待join成功后单击AtomS3R主控的中心按键发送数据。

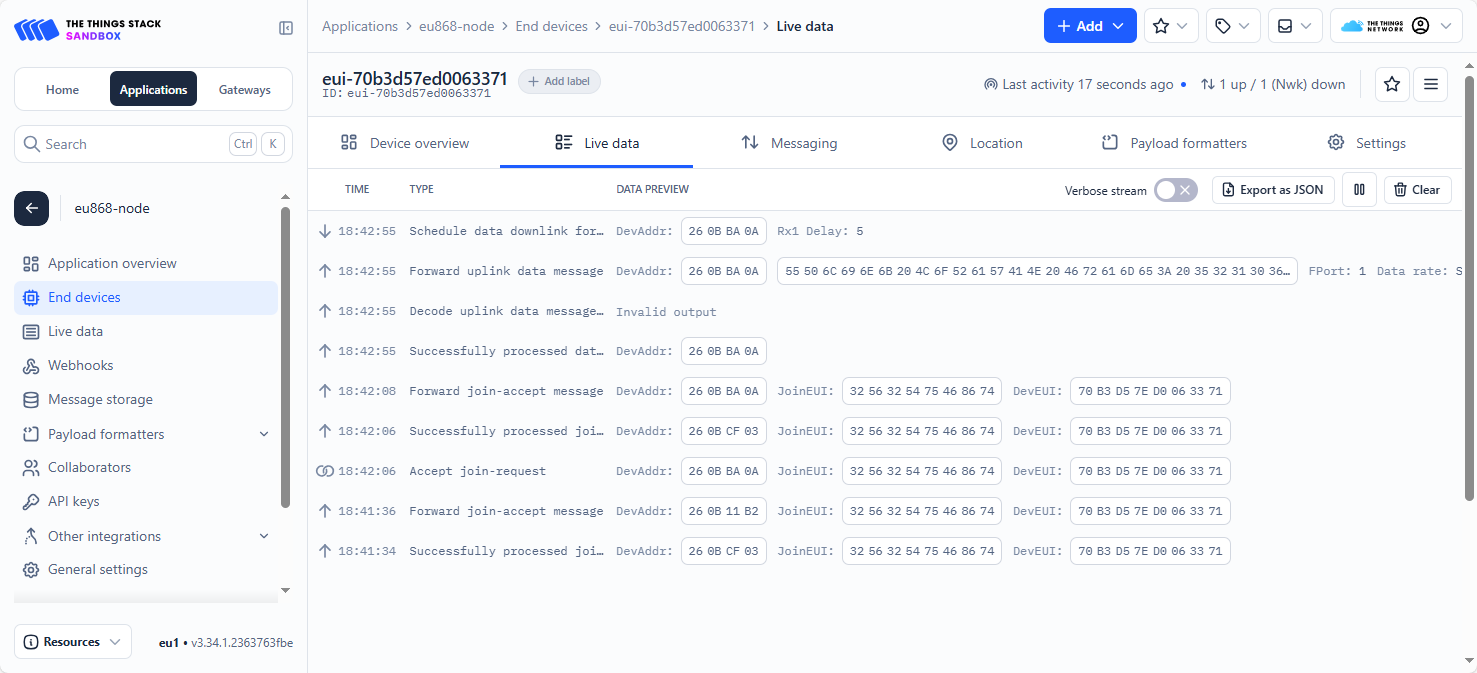

在TTN对应的设备页面能够查看到当前的上下行数据日志。

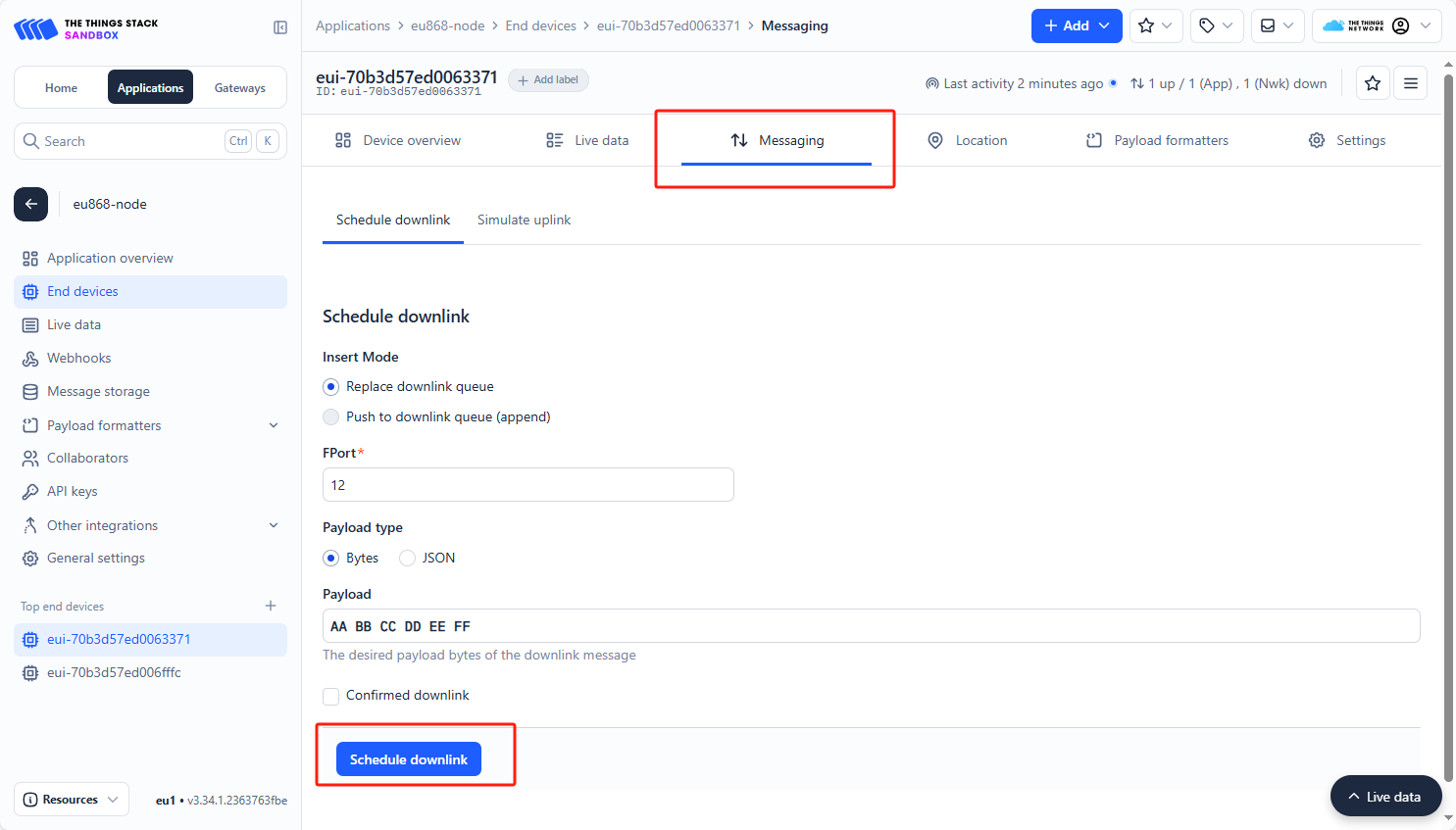

切换至Messaging页面可进行数据下发。

ABP入网

ABP入网需要用到 DevAddr、AppSkey 和 NwkSkey 参数。不需要执行join过程，初始化密钥信息后即可开始发送数据。

#include <M5Unified.h>
#include "rak3172_lorawan.hpp"

#define DEVADDR "***********"             // Device Address
#define APPSKEY "**********************"  // Application Session Key
#define NWKSKEY "**********************"  // Network Session Key

// get or set the channel mask to close or open the channel (only for US915, AU915, CN470)
#define CHANNEL_MASK "0000"

#define ATOM_LORA_RX 19
#define ATOM_LORA_TX 22

#define ATOMS3_LORA_RX 6
#define ATOMS3_LORA_TX 5

RAK3172LoRaWAN lorawan;

void errorCallback(char* error)
{
    Serial.print("[LoRaWAN] Error: ");
    Serial.println(error);
}

void LoRaWANLoopTask(void* arg)
{
    while (1) {
        lorawan.update();
        vTaskDelay(5);
    }
}

void setup()
{
    M5.begin();
    Serial.begin(115200);
    Serial.println("[Init] Initializing LoRaWAN module...");
    while (!lorawan.init(&Serial2, ATOMS3_LORA_RX, ATOMS3_LORA_TX, RAK3172_BPS_115200)) {
        Serial.println("[Init] Failed to initialize module, retrying...");
        delay(1000);
    }
    Serial.println("Device Init OK");
    Serial.println("[Config] Setting band to EU868...");
    // get or set the channel mask to close or open the channel (only for US915, AU915, CN470)
    while (!lorawan.setBAND(EU868, CHANNEL_MASK)) {
        Serial.println(" failed, retrying...");
        delay(1000);
    }
    Serial.println("[Config] Setting ABP parameters...");
    while (!lorawan.setABP(DEVADDR, NWKSKEY, APPSKEY)) {
        Serial.println(" failed, retrying...");
        delay(1000);
    }
    Serial.println("[Config] Setting device mode to CLASS_C...");
    while (!lorawan.setMode(CLASS_C)) {
        Serial.println(" failed, retrying...");
        delay(1000);
    }
    Serial.println("[Config] Setting data rate to DR4...");
    while (!lorawan.setDR(4)) {
        Serial.println(" failed, retrying...");
        delay(1000);
    }
    Serial.println("[Config] Setting Link check...");
    while (!lorawan.setLinkCheck(ALLWAYS_LINKCHECK)) {
        delay(1000);
    }

    lorawan.onError(errorCallback);
    xTaskCreate(LoRaWANLoopTask, "LoRaWANLoopTask", 1024 * 10, NULL, 5, NULL);
}

void loop()
{
    M5.update();
    if (M5.BtnA.wasReleased()) {
        String data = "UPlink LoRaWAN Frame: " + String(millis());
        if (lorawan.send(data)) {
            Serial.println("Send Successful");
        } else {
            Serial.println("Send fail");
        }
    }

    if (lorawan.available()) {
        std::vector<lorawan_frame_t> frames = lorawan.read();
        for (int i = 0; i < frames.size(); i++) {
            Serial.print("RSSI: ");
            Serial.println(frames[i].rssi);
            Serial.print("SNR: ");
            Serial.println(frames[i].snr);
            Serial.print("LEN: ");
            Serial.println(frames[i].len);
            Serial.print("PORT: ");
            Serial.println(frames[i].port);
            Serial.print("UNITCAST: ");
            Serial.println(frames[i].unicast);
            Serial.print("Payload: ");
            for (uint8_t j = 0; j < frames[i].len; j++) {
                Serial.printf("%02X", frames[i].payload[j]);
            }
            Serial.println();
        }
        lorawan.flush();
    }
    if (Serial.available()) {             // If the serial port reads data.
        String ch = Serial.readString();  // Copy the data read from the serial port
        lorawan.sendCommand(ch);
    }
}

CayenneLPP

CayenneLPP 是一种经过优化的传感器数据格式。在使用 TTN 或者 Chirpstack 上传数据时，从控制台页面或 API 接口获取到的默认数据通常采用 Base64 编码，可读性欠佳。CayenneLPP 支持多种基本传感器类型，并且在借助 LoRaWAN 网络进行环境数据采集时，其数据格式易于解析。所以，推荐使用 CayenneLPP 处理相关数据。只需在控制台的节点配置页面选择 CayenneLPP 解析器，就能在上传数据中更直观地查看传感器数据。使用案例及相关内容可参考下方 Github 链接。

CayenneLPP - Github
