AtomS3R-M12 Arduino示例程序编译与烧录

1.准备工作

• 1.Arduino IDE安装：参考Arduino IDE安装教程，完成IDE安装。
• 2.板管理安装：参考基本环境搭建教程，完成M5Stack板管理安装并选择开发板M5AtomS3R。

• 3.依赖库安装：参考库管理安装教程，完成M5AtomS3驱动库安装，并根据提示下载全部依赖库。(AtomS3R-M12可直接使用M5AtomS3驱动库)

2.下载模式

长按复位按键(大约2秒)直到内部绿色LED灯亮起，便可松开，此时设备已进入下载模式，等待烧录。

3.端口选择

将设备通过USB线连接至电脑，在设备进入下载模式后，Arduino IDE中可选中对应设备的端口。

4.程序编译&烧录

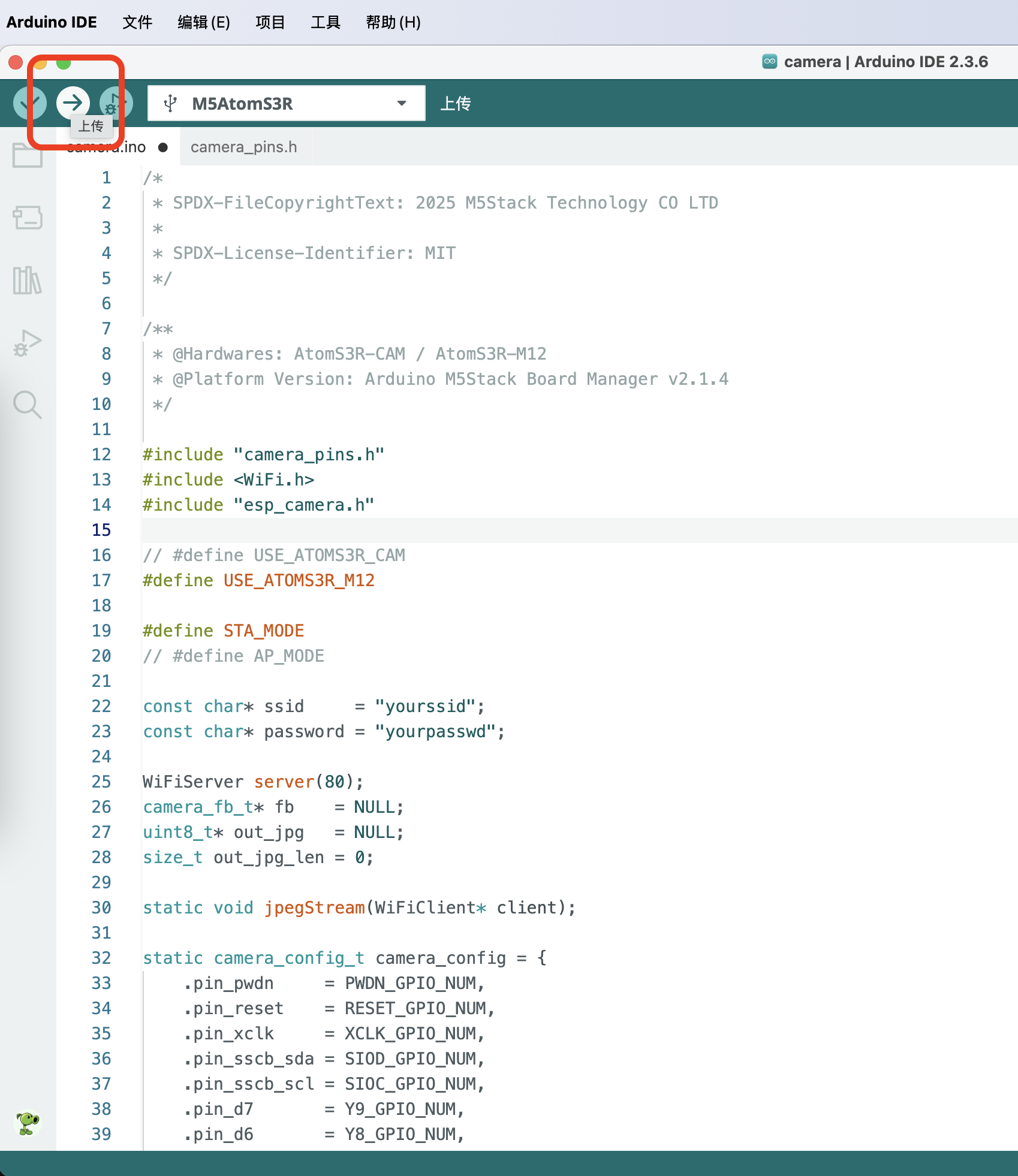

打开驱动库中的案例程序camera，注释掉宏定义USE_ATOMS3R_CAM，并取消注释宏定义USE_ATOMS3R_M12，修改你想要连接的无线网络名称及密码。点击上传按钮，程序将开始编译与烧录。

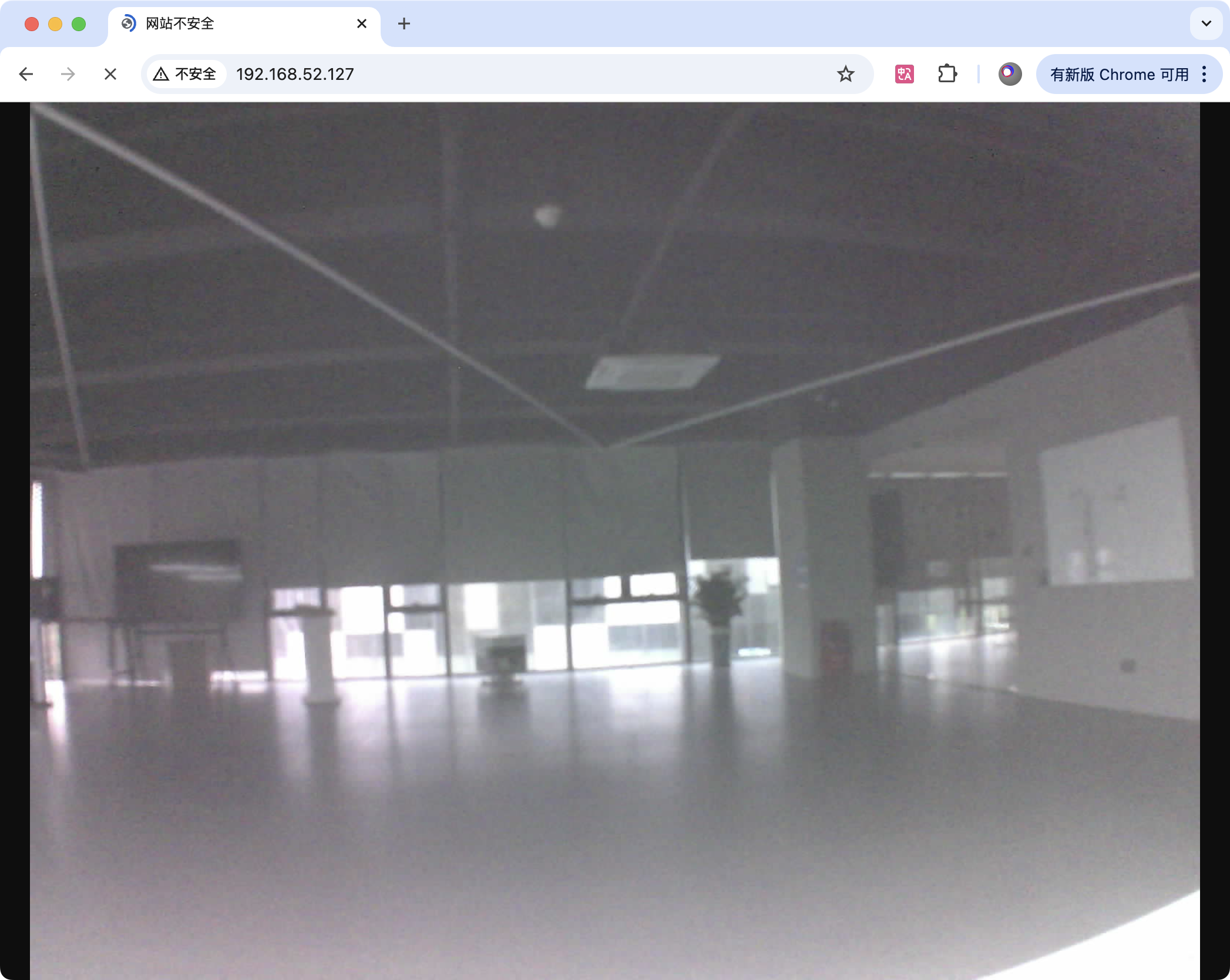

烧录完成后打开右上角的串口监视器，等待设备连接网络。如果没有出现 IP 地址，可以短按一次设备侧边的按钮，让程序重新运行。出现 IP 地址后，在同一网络下的计算机的浏览器中输入这个 IP 地址，即可看到实时传输的画面流。

效果如下图：
